レンちゃん

艦橋の製作が始まりました。続けましょう。

今回はこの部分です。

1

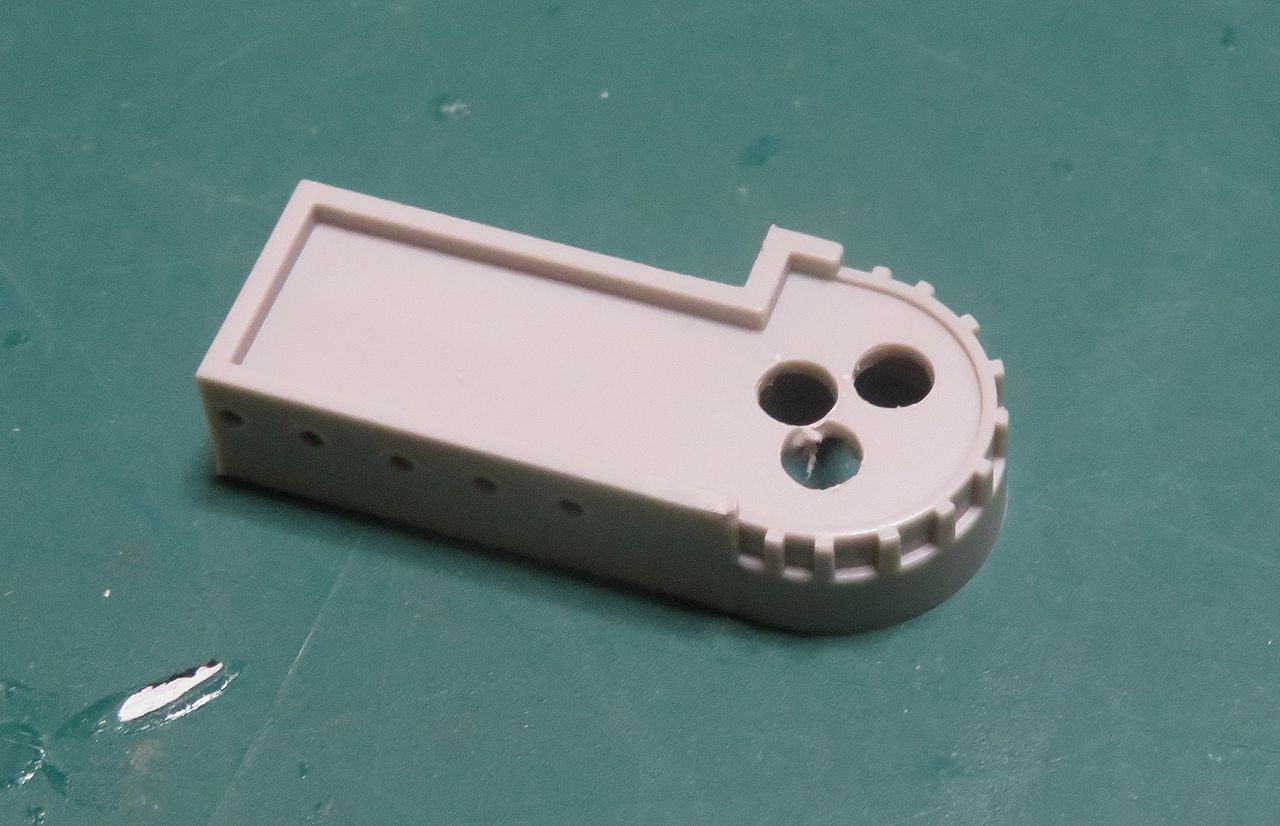

ご覧のように窓が完全に埋まっています（笑）。これではイケナイ太陽です。

そこで思い切ってこの部分は完全破壊します。

まず天面から適当にドリルで穴を開けます。

2

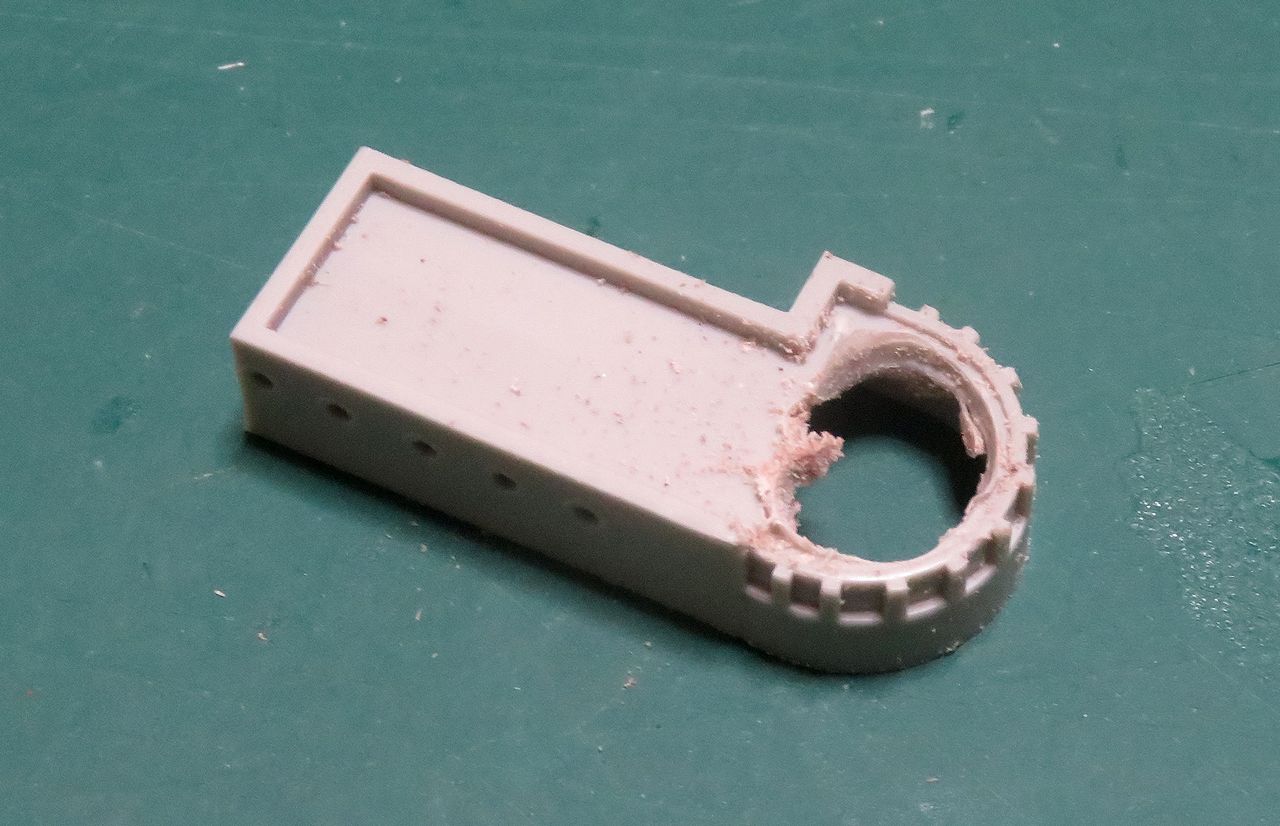

どんどん穴を開け広げていきます。

3

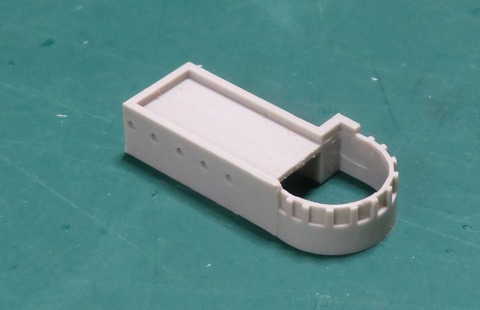

で・・・ここまできます。

4

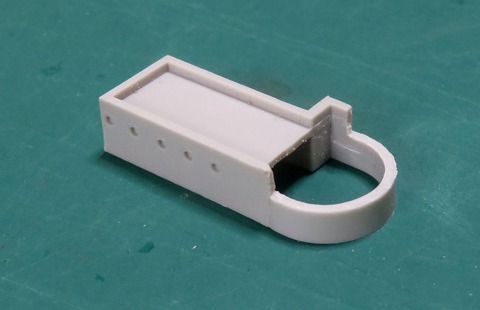

ここからは丁寧に窓の部分を切り取ります。

5

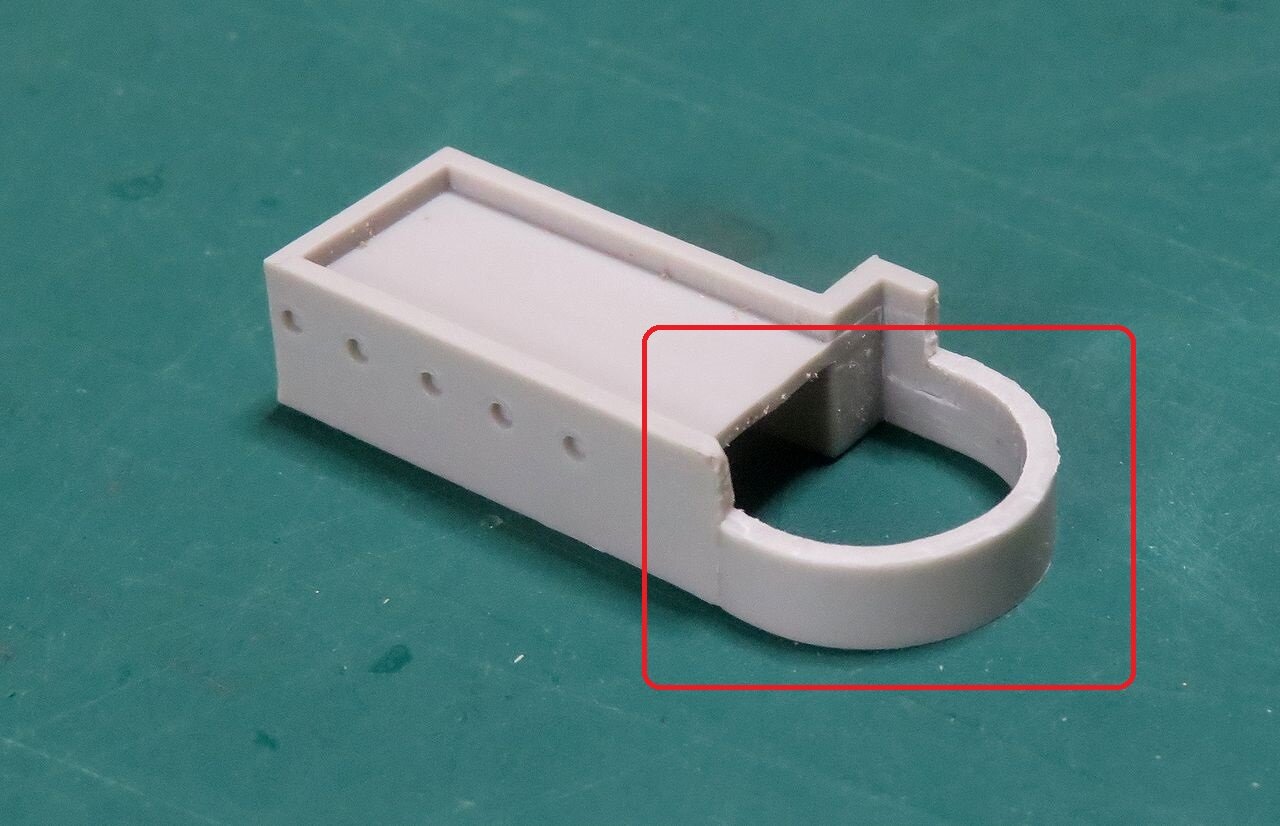

実はこの曲面の部分ですが・・・。

9

ここは実際には細かく角ばっています。つまり平面の連続で出来ているんですね。

それをプラバンで表現します。ただちょっと注意点が有ります。

ヘタクソな図解ですがご覧ください。

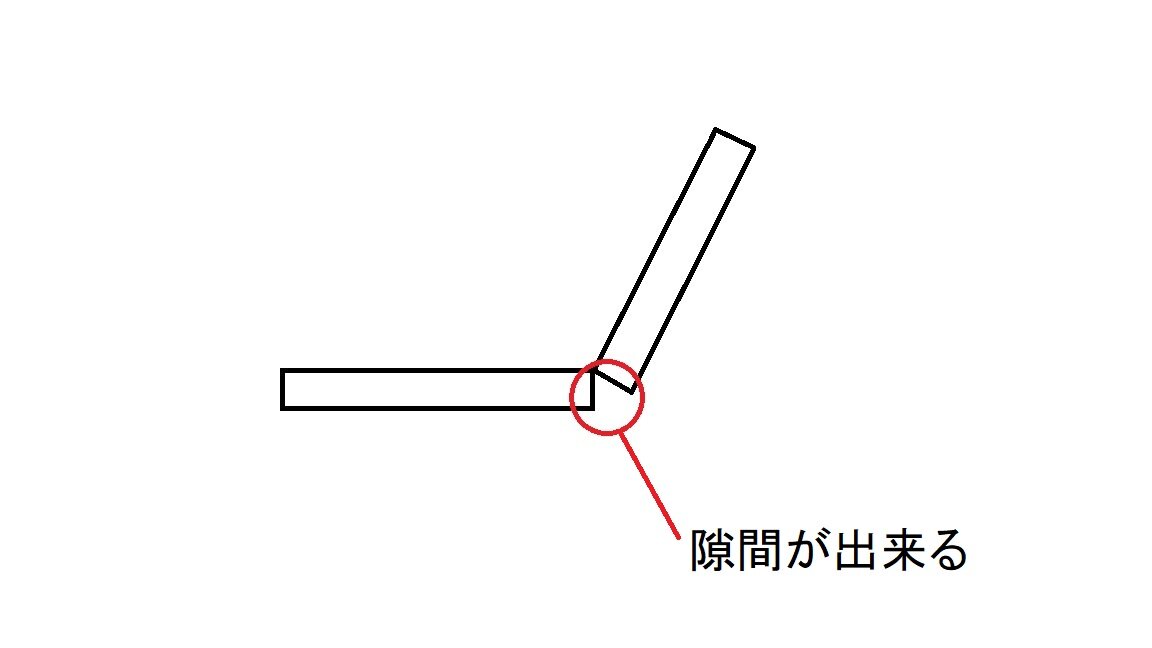

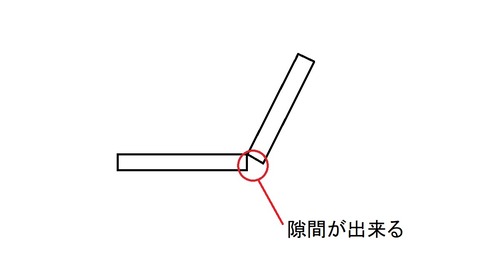

切り出したプラバンをこのように繋げようとすると赤丸部分に隙間が開きます。

6

これでは見た目が非常に悪くなります。

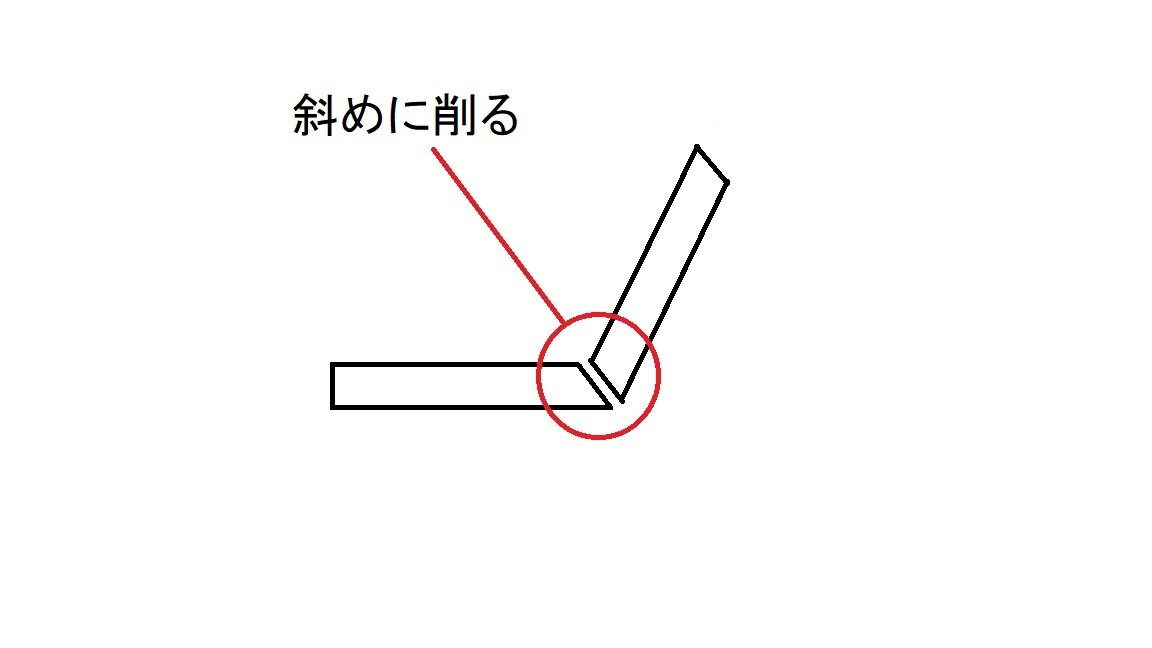

そこで次の図のように接合する両面をナイフのカンナ掛けで斜めに加工しておきます。

7

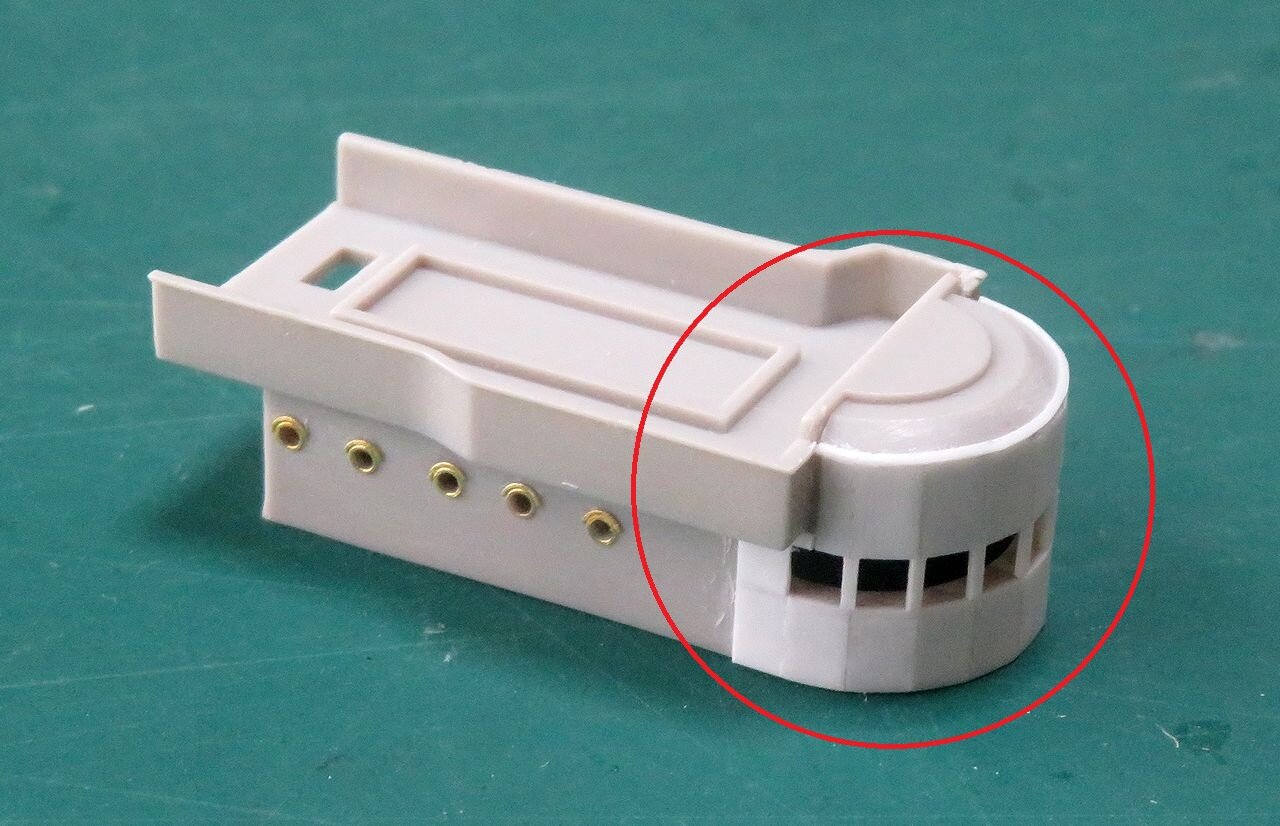

これで隙間は生まれません。この作業の連続で仕上げたのが次の画像です。

8

まあ～～エッチングセットパート３を買えばこの部分はエッチングパーツが用意されているのですが、別に使わなくてもプラバン加工だけでここまで表現できます。

それでは次の作業に移りましょう。

以下次回～～。
