2020年02月22日

予定変更だよ・・・。

今日は一気に船体の下地塗装をしようと思っていたのですが・・・。

お昼前からけっこう強い雨が。

こんな日は塗装はやめて予定を変更します。

でもそうなると意外とやることが無いんですよね（笑）

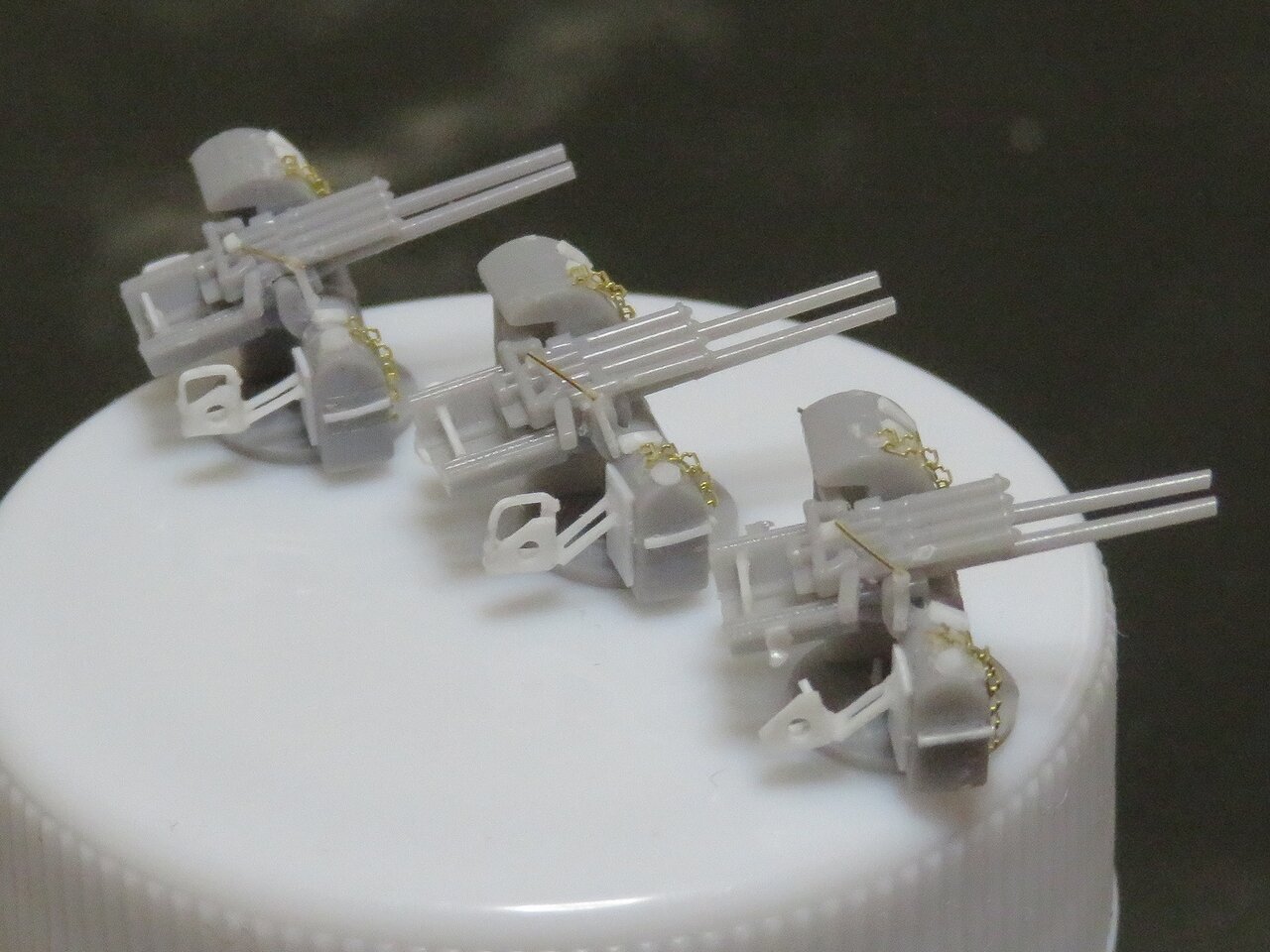

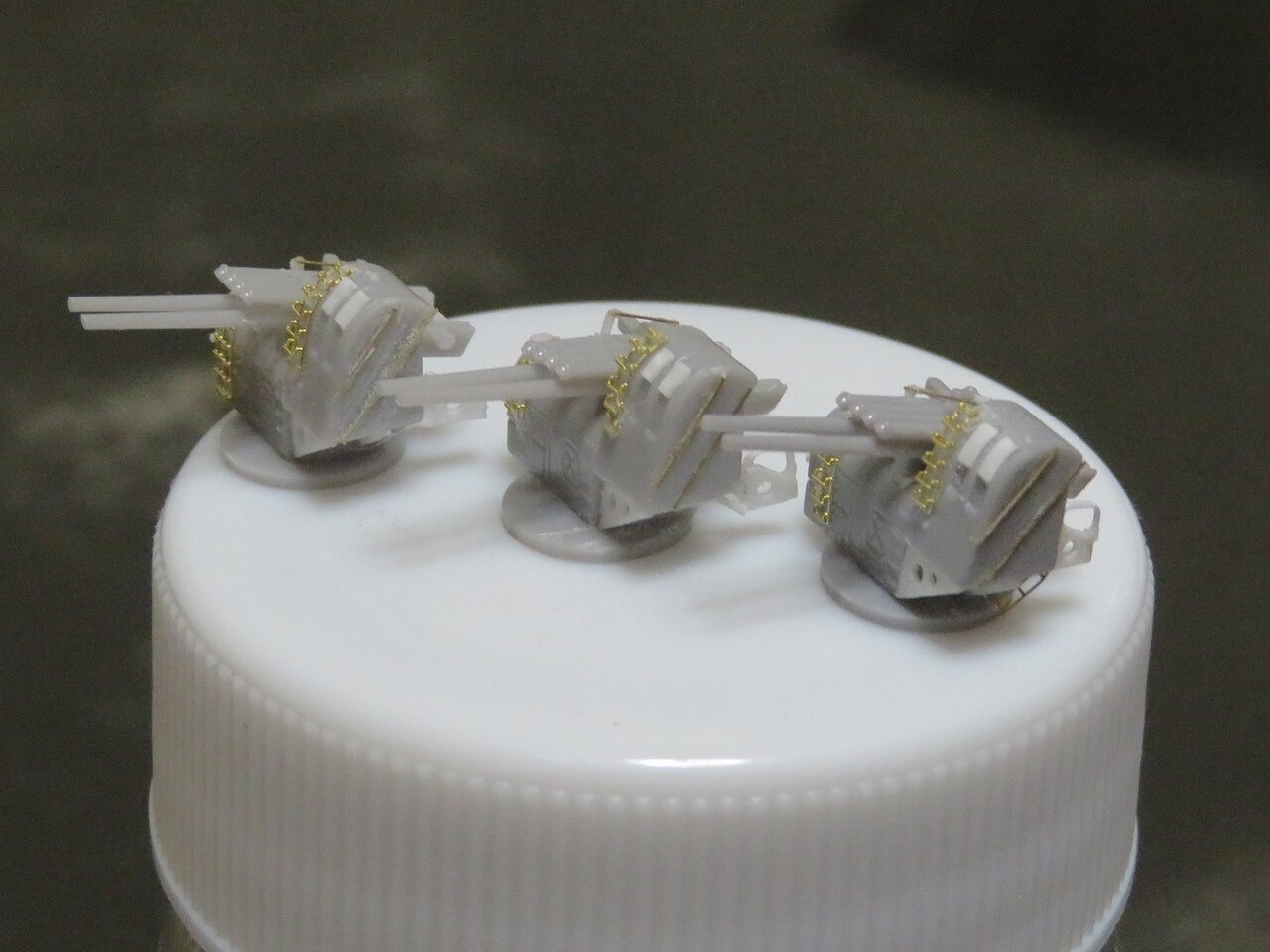

仕方ないので高角砲を３つとも全部仕上げました。

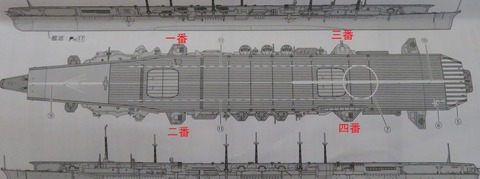

ちなみに高角砲の位置関係ですが、この図面を参考にしてください。

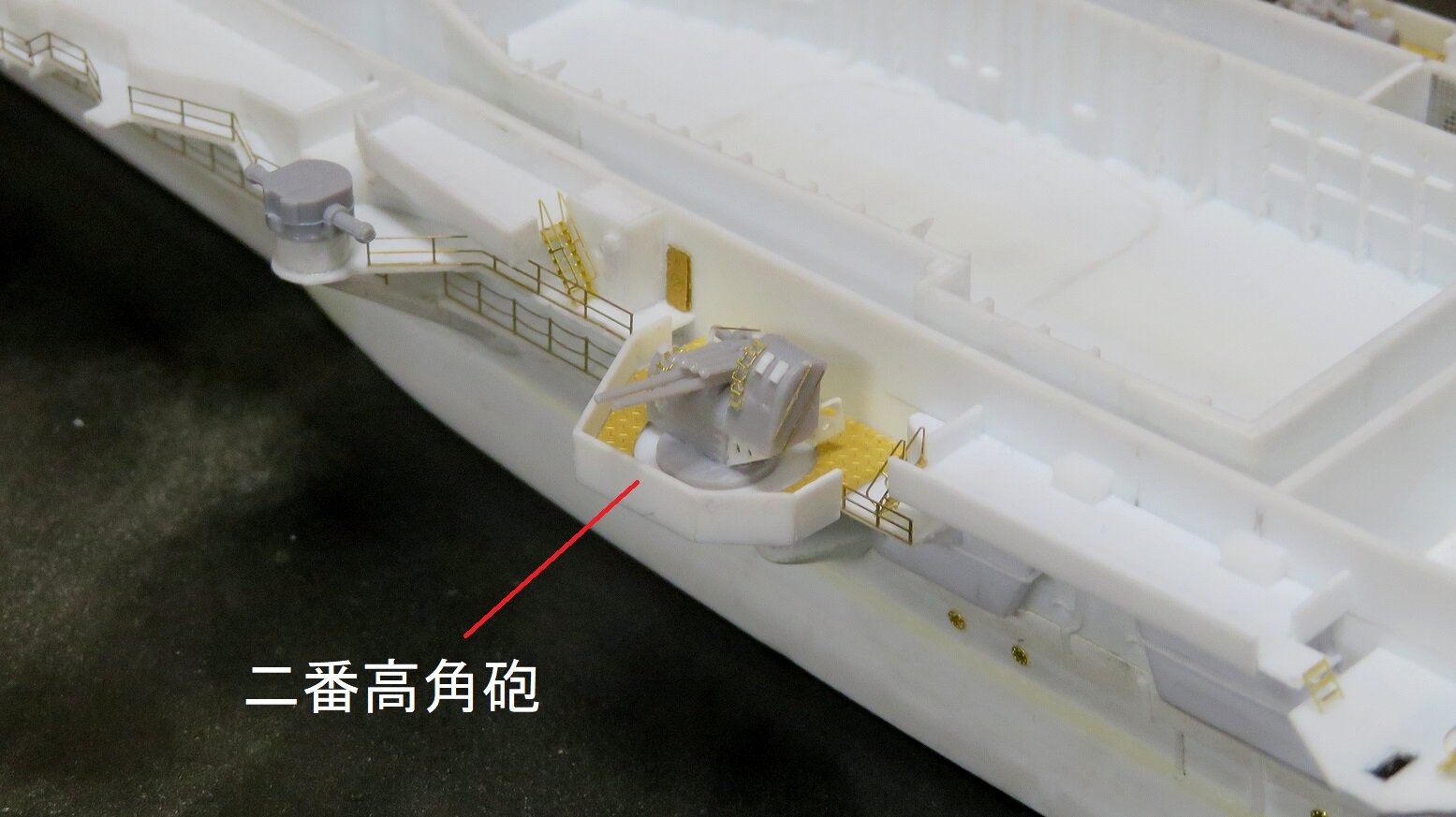

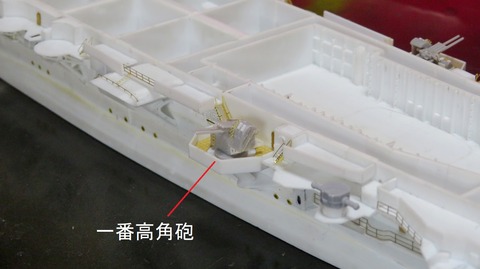

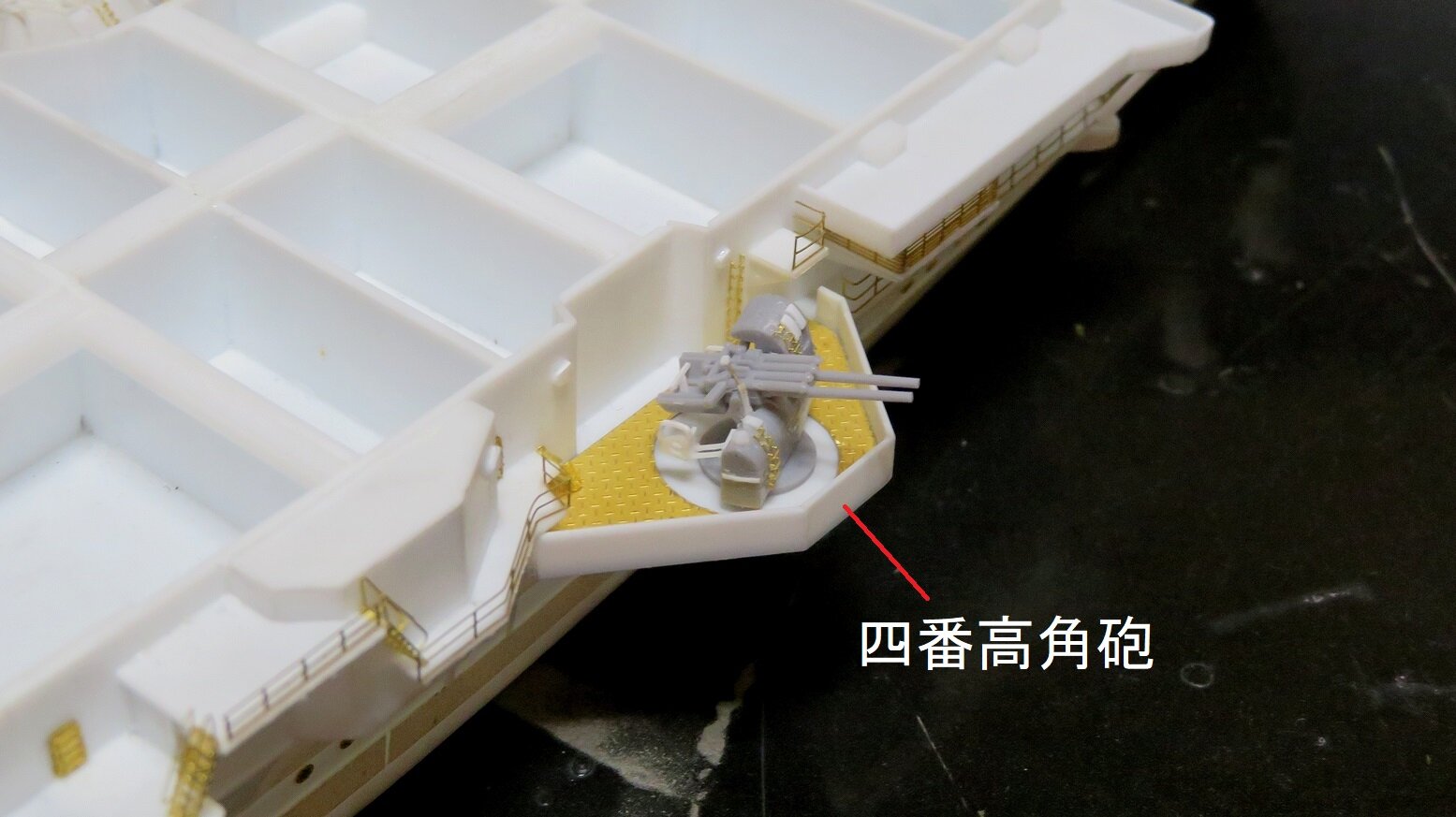

それではそれぞれの定位置に置いてみます。

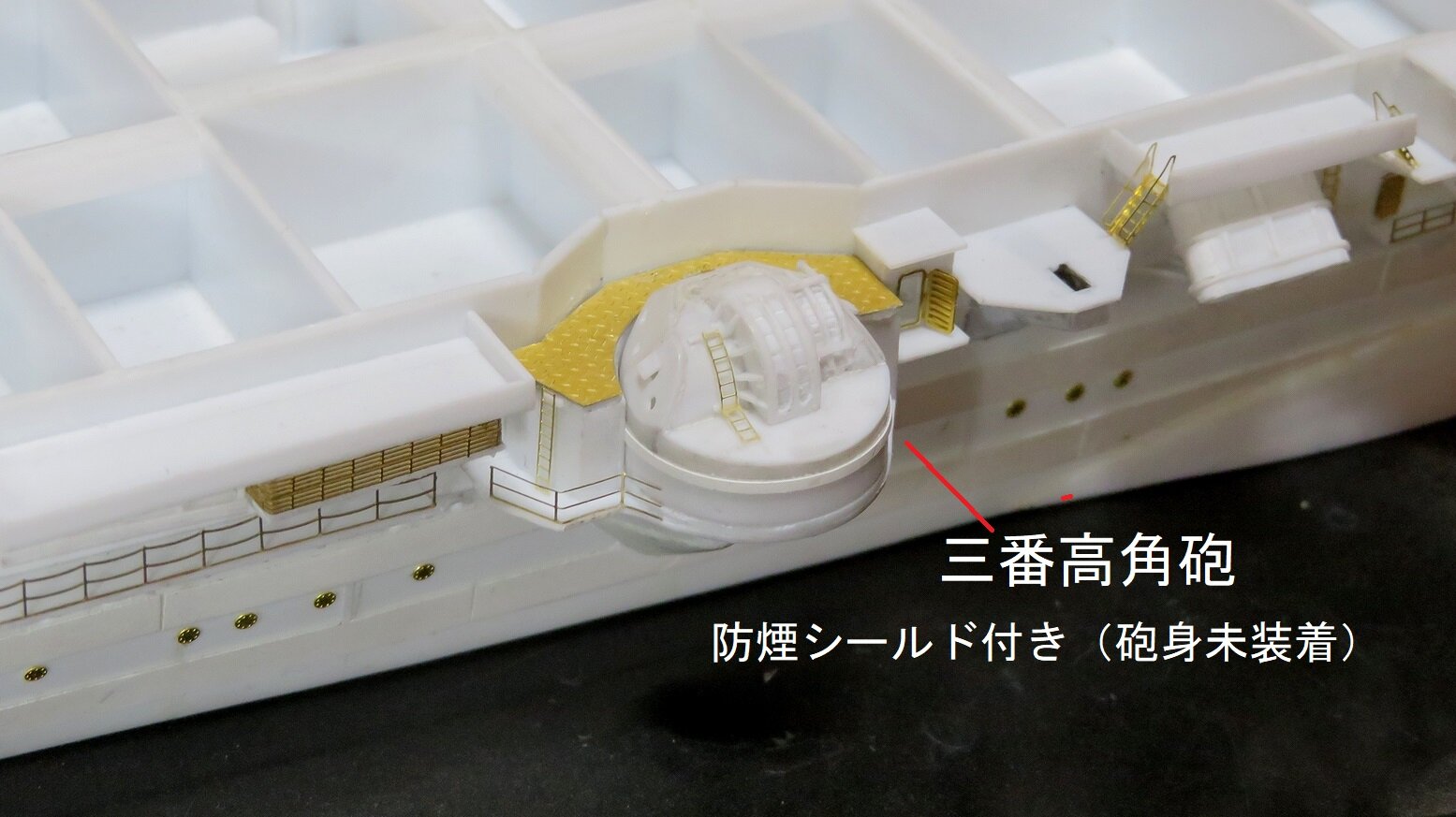

三番高角砲のみ煙突の後方に位置しますので防煙タイプとなっています。

今日は雨のおかげであとあと面倒臭くなる細かい高角砲の作り込みが出来ました。

物は考えようです（笑）。

2020年02月21日

1/350　空母「千代田」ここまでの経過

例によって真っ白なプラバンを駆使して１/３５０　空母「千代田」を自作中です。


そもそもは去年の秋、地元で開催した「模型の絆展示会」がきっかけでした。

この展示会には私のスクラッチ道における師匠であります友井保男氏が自作の１/２００「三隈」を出展されました。ちなみに友井氏はこれまでフルスクラッチの１/２００「隼鷹」や同じく１/２００「霧島」などが「艦船模型スペシャル」に掲載されております。バックナンバーをお持ちの方は是非もう一度読み返してみてください。素晴らしいですよ。

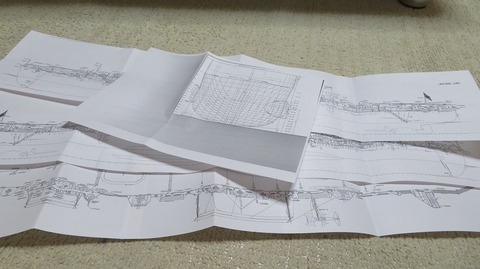

その友井氏が「これ、昔手に入れたんやがワシ持ってても作らんから」と言って私にある図面を手渡してくれました。それがこの空母「千代田」の図面なのです。

千歳・千代田・瑞鳳・祥鳳・龍鳳など、日本には素晴らしい小型空母が存在しました。
私もこのような小型空母が大好きですので二つ返事で「作ります！」とお答えしました。

友井さんから頂いた図面は１/２００ですのでそれを１/３５０に変換することから始めました。
まあ、友井さんからはいつも「２００で作らんかい！！」と叱られているのですが・・・。

ああ・・・広い部屋が欲しい（笑）。

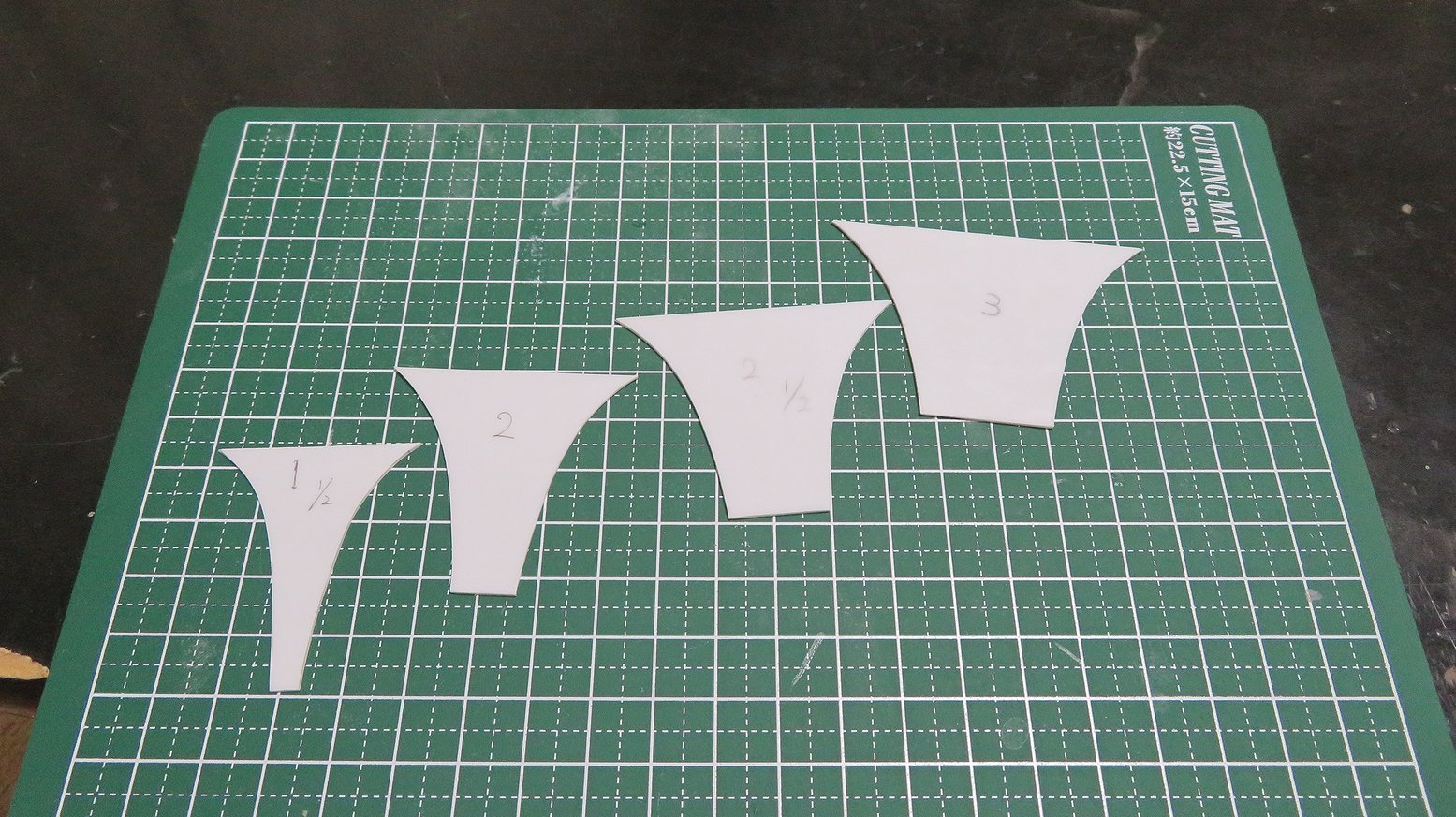

それはともかく製作はフレームの切り出しから始まります。
完成後は全く見えない地味な作業ですが、実はこれが最も大事な作業なのです。
これに許される誤差以上の狂いがあると後で泣きを見ることになります（笑）。

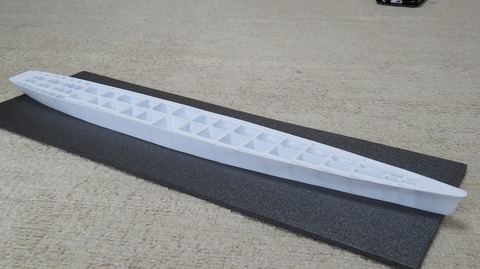

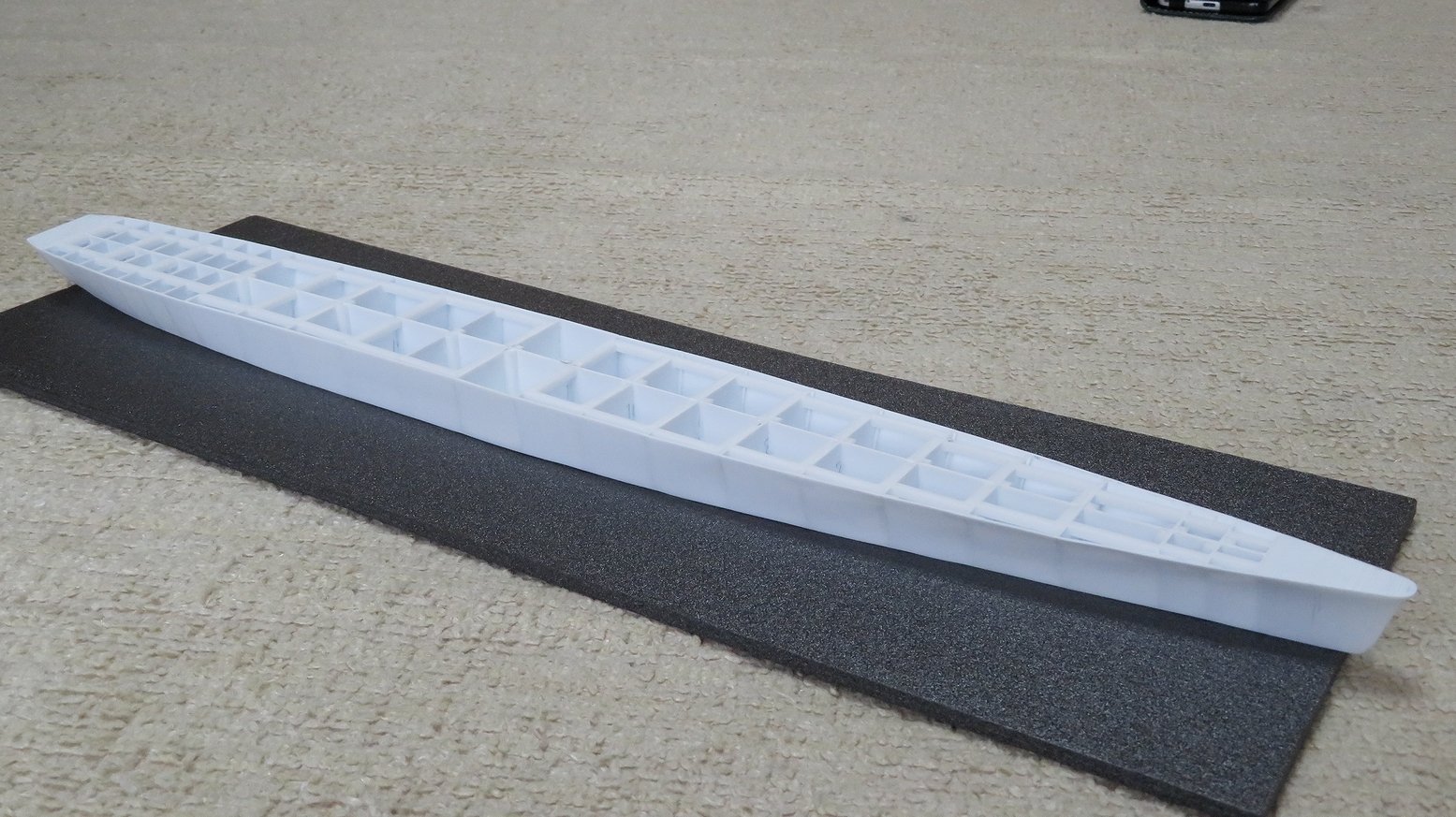

切り出したフレームをどんどん繋げていきます。
中心線だけは絶対に歪まないように注意します。やり直しの利かない緊迫した作業が続きます。

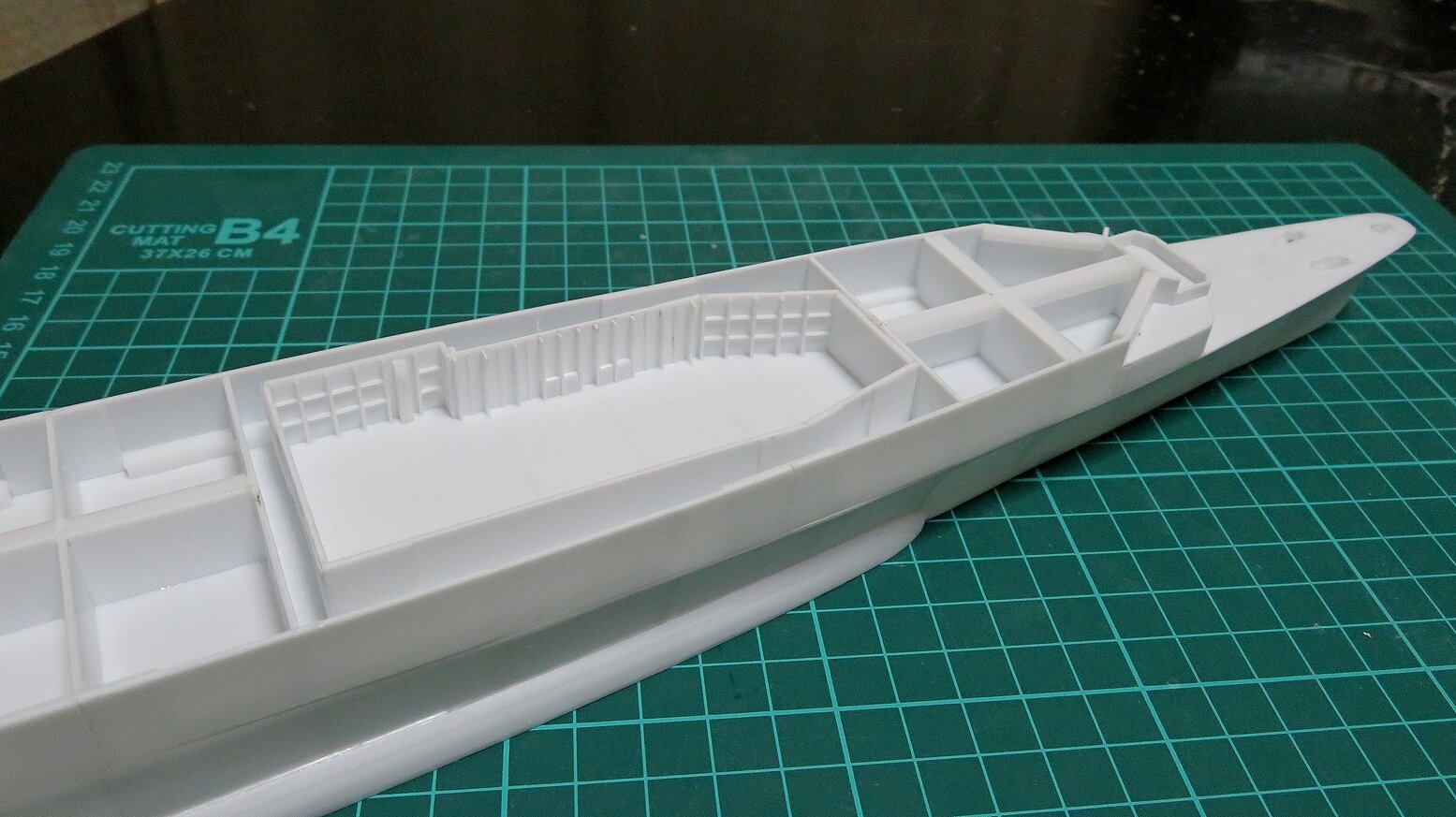

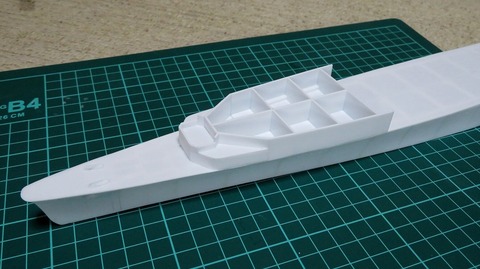

こうしてフレームを最後まで組んだら外板を貼り、やっと船体が完成します。
完成と言っても実はやっとスタートラインに立っただけなのですが・・・。

　
ここからは上部構造物の製作が延々と続きます。
まず取り掛かったのは艦橋からです。
千代田の場合は飛行甲板上には島型艦橋は無く、この艦首部、飛行甲板下になります。

そして格納庫の一部を再現します。

空母の格納庫は非常に魅力的な構造物なのですが飛行甲板が邪魔で見ることが出来ません。
そこで前部エレベーターを下げて少しだけ格納庫が見えるように工夫します。

小型空母は限られた狭いスペースに多くの設備を効率よく装備します。
それらの構造物を取り付けていきます。

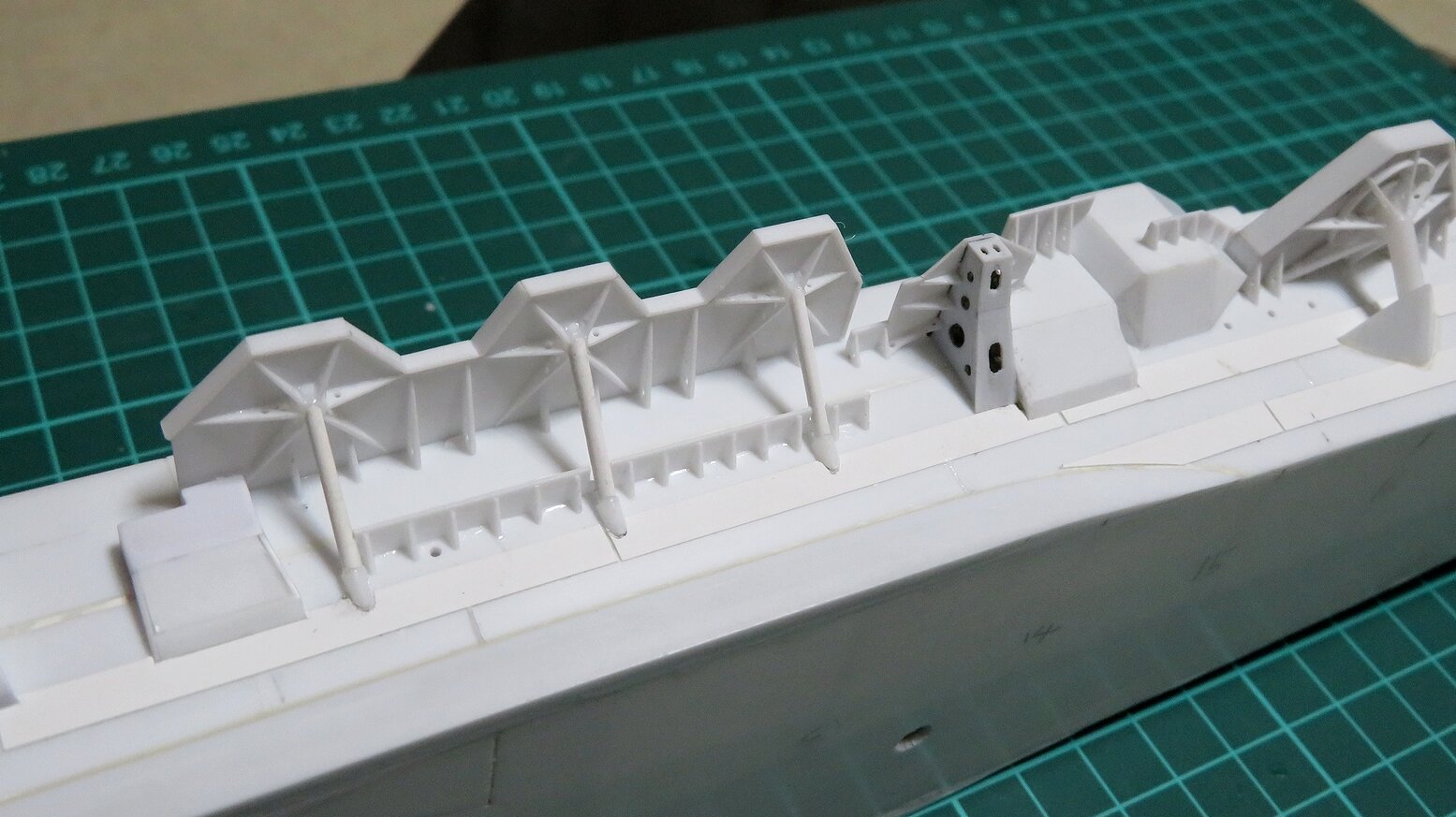

もちろん裏側も大事です。

空母模型の手間の半分以上はこの裏側加工です。その割に完成後はあまり見てもらえず、苦労の報われない部分ですが友井さんには確実にペンライトでチェックされますので確実に作り込みます。（笑）。

特に艦前半部分の構造は複雑です。ここはボートダビッドと防空指揮所の二重構造になっていますのでかなりややこしいです。

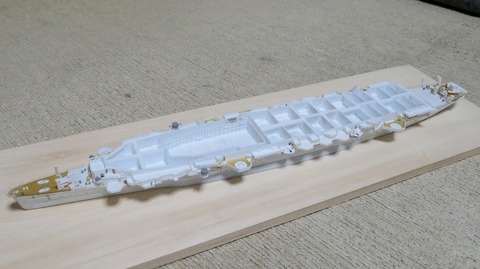

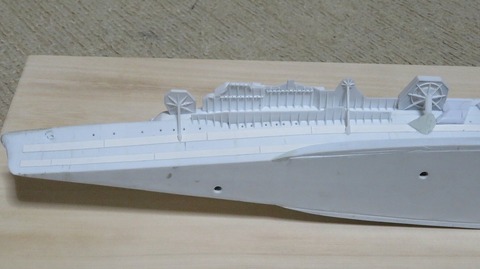

そしてこれが現在の状況です。

いよいよ船体の下地塗装直前まできました。いつものようにジャーマングレーで一気に塗装する予定です。

ちょっと駆け足過ぎましたか？

これからも完成まで出来る限り細かく更新します。あまり参考にならないかとも思いますがどうぞよろしくお願いいたします。

2020年02月20日

千代田　左舷側　終了！

プラバンから１/３５０　空母「千代田」をフルスクラッチ製作しています。

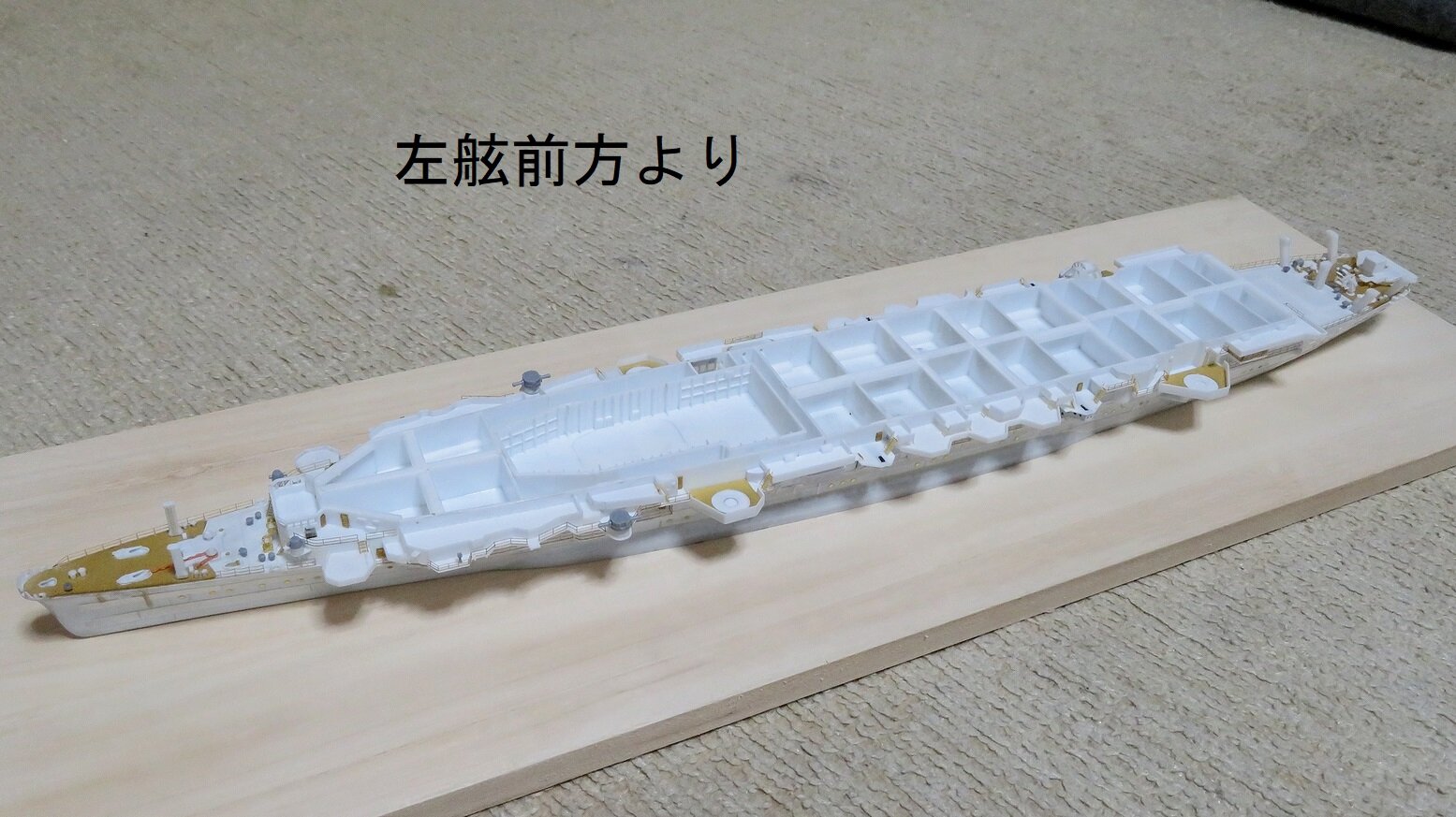

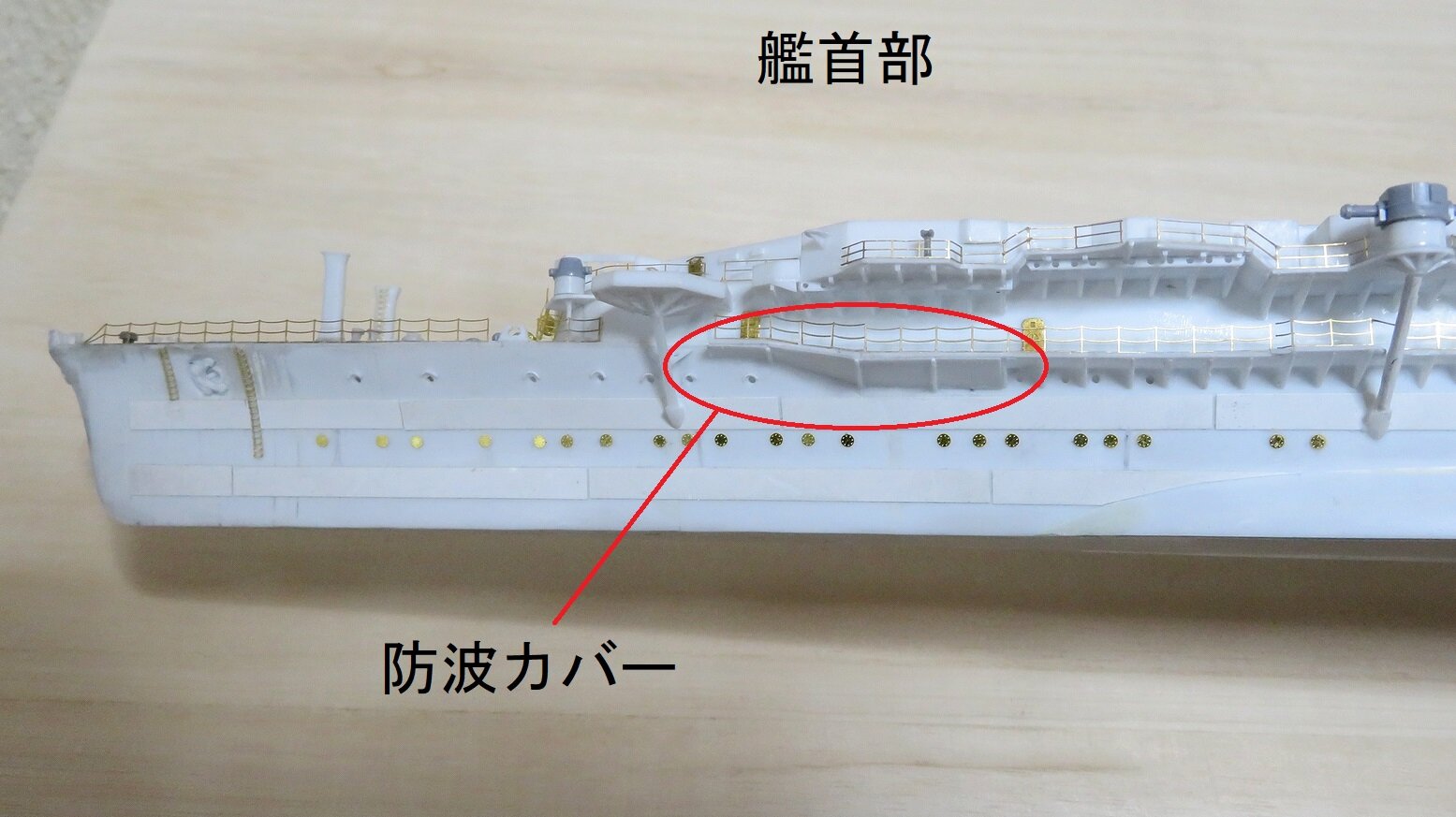

さて、やっと左舷側も主な構造物の取り付けは終了しました。

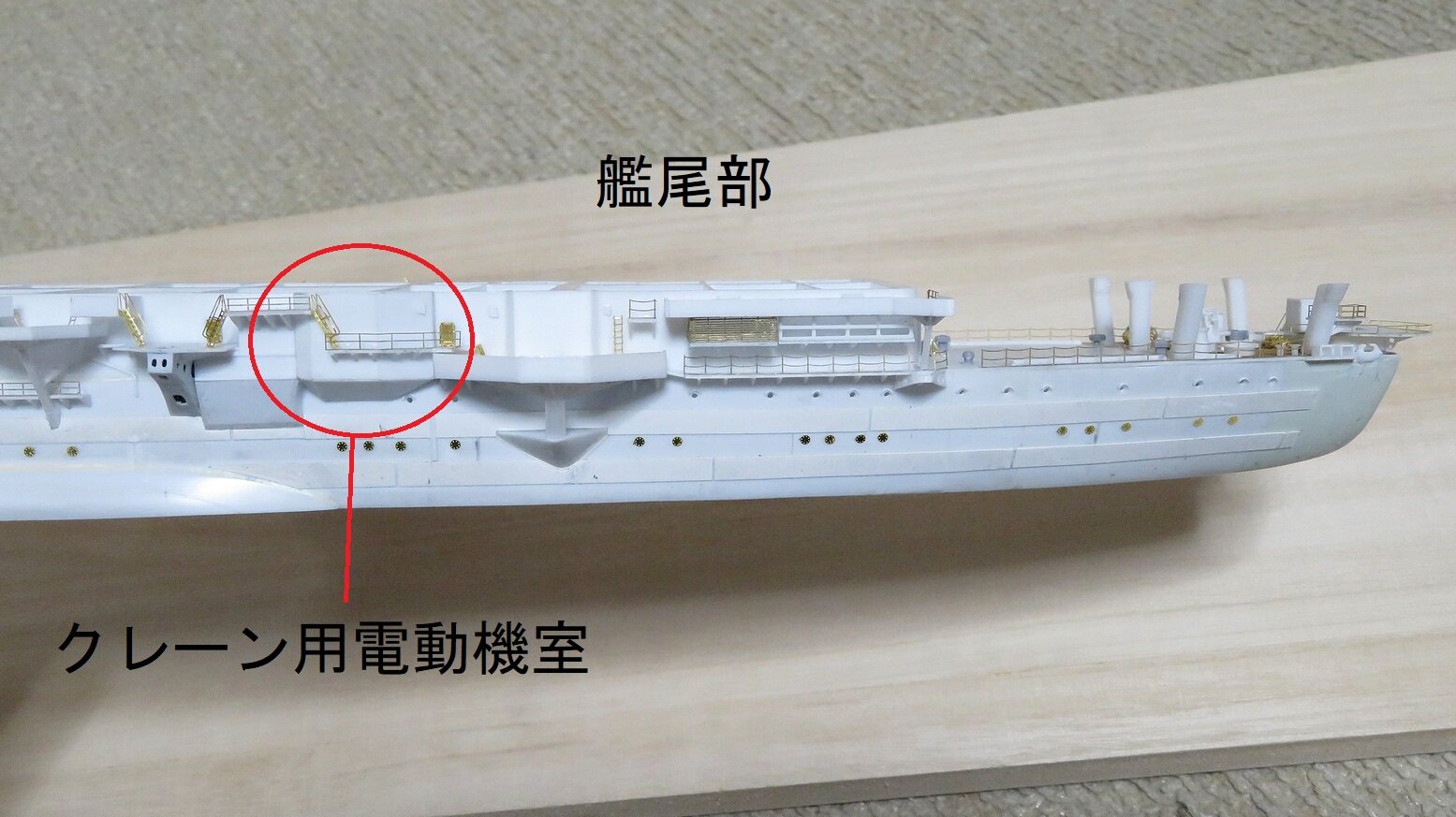

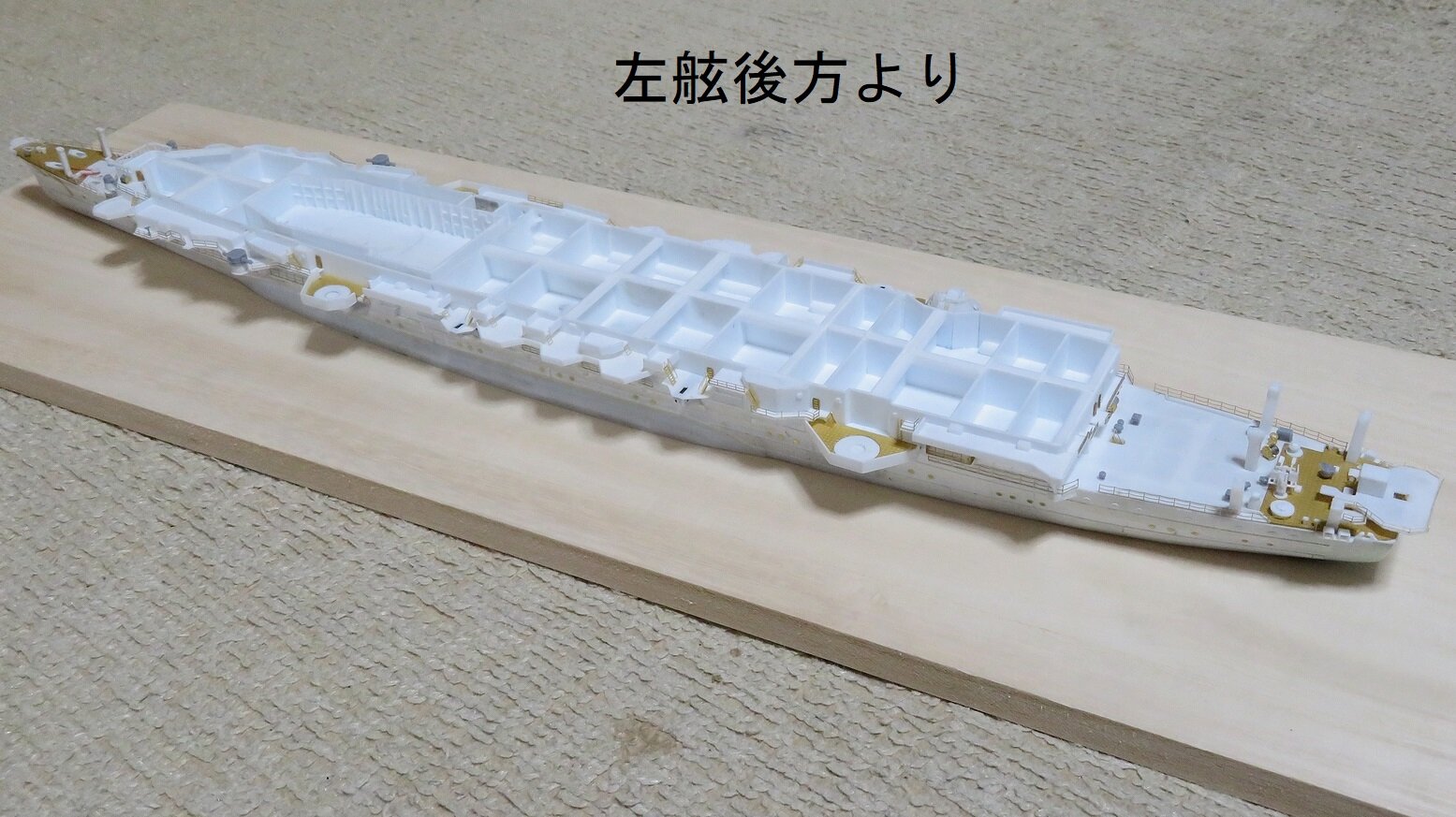

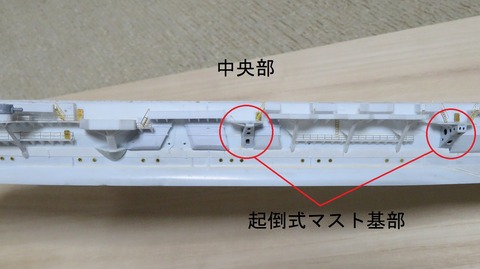

それでは画像です、どーぞ。（各画像は拡大できます）

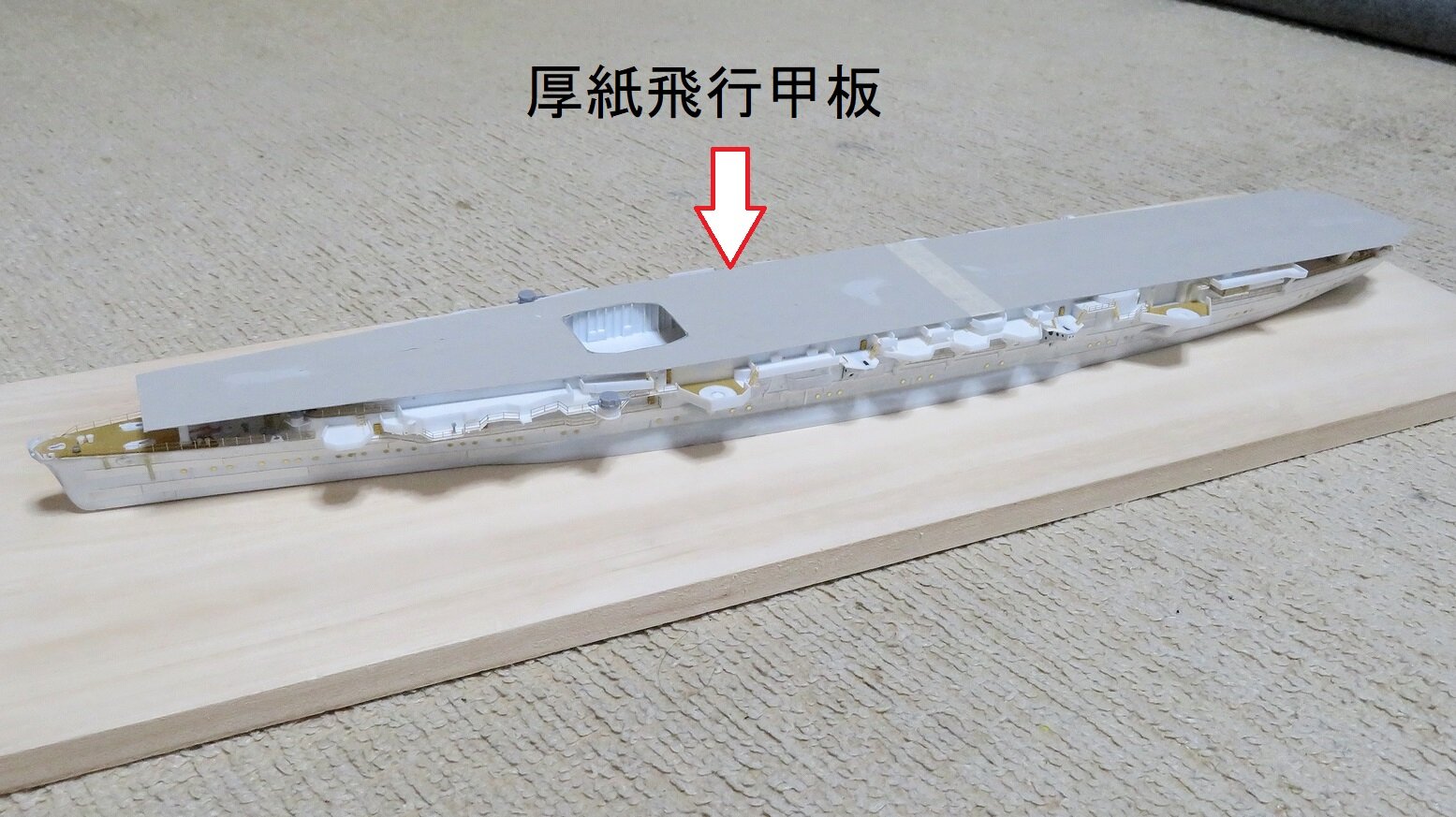

最後の画像ですが、飛行甲板はマッチングテスト用の厚紙製です。
でも、やっと千代田っぽく見えてきましたね（笑）。

2020年02月18日

息抜き・・・。

ずっと船体ばかり弄っていると少々飽きてきました・・・。

今日はちょっと違う作業をします。

息抜きですが12.7㎝連装高角砲を作ってみましょう。

本当は精度の高いアフターパーツが欲しいところなんですが、愛車の車検やらなんやらで今ちょっと金欠中ですので（笑）手持ちのキットパーツを加工して少しでも精度を高めてみることにします。

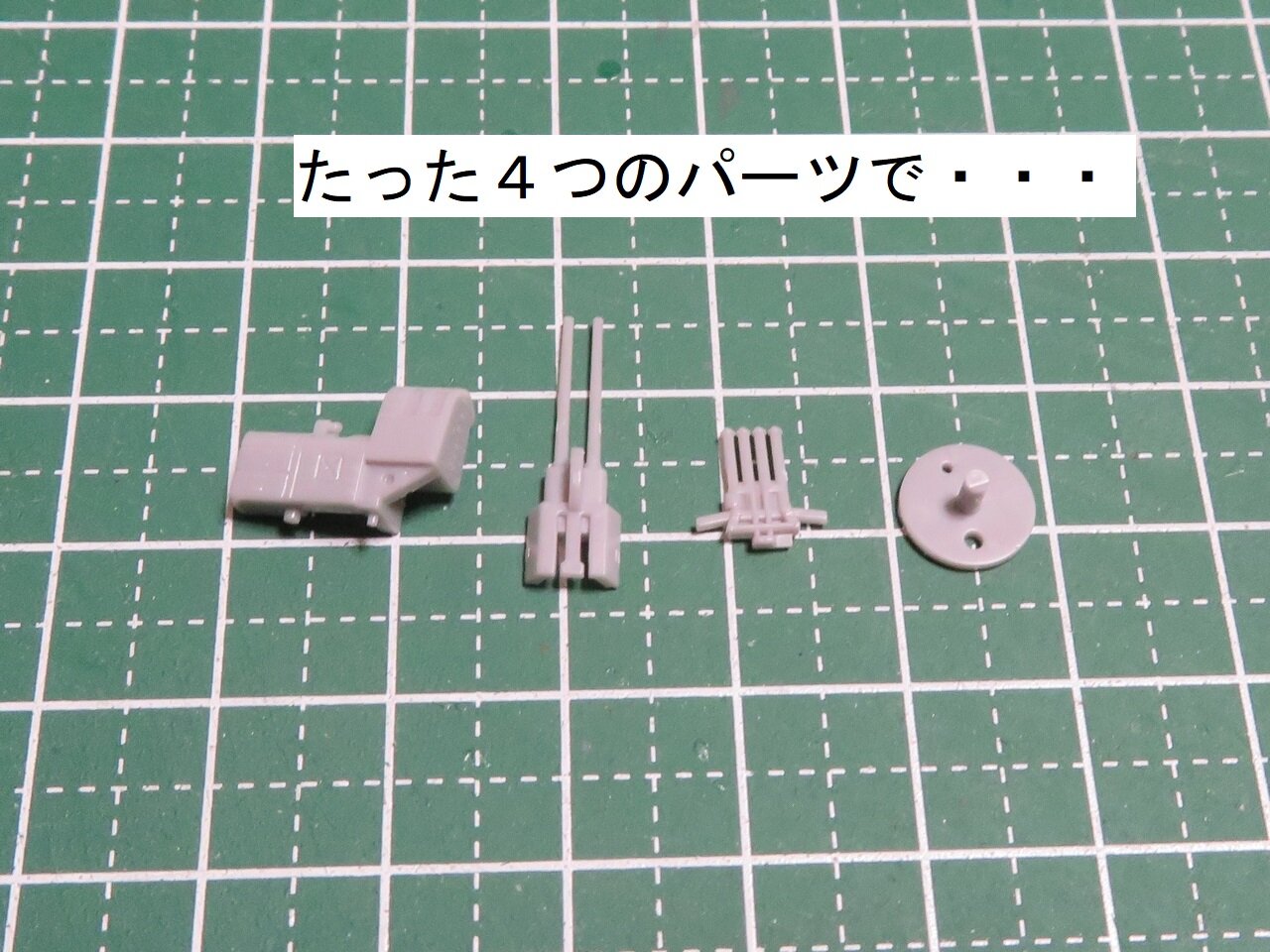

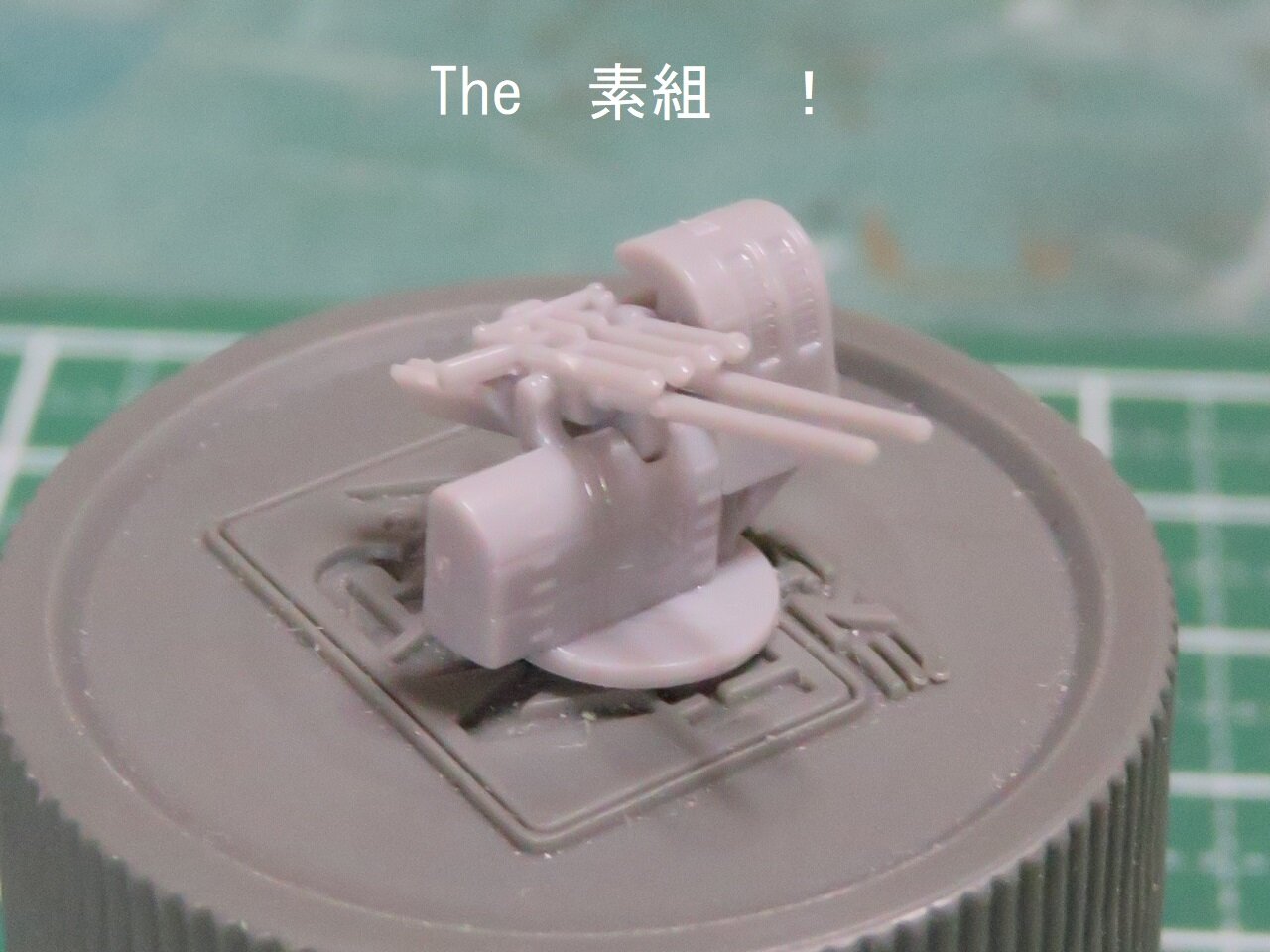

まず、これがキットパーツです。

これを組めばあっという間に出来上がりますが・・・。

やっぱりちょっともっちゃりしてますなあ・・・。

そこで30分ほどチョコチョコと手を入れまして。

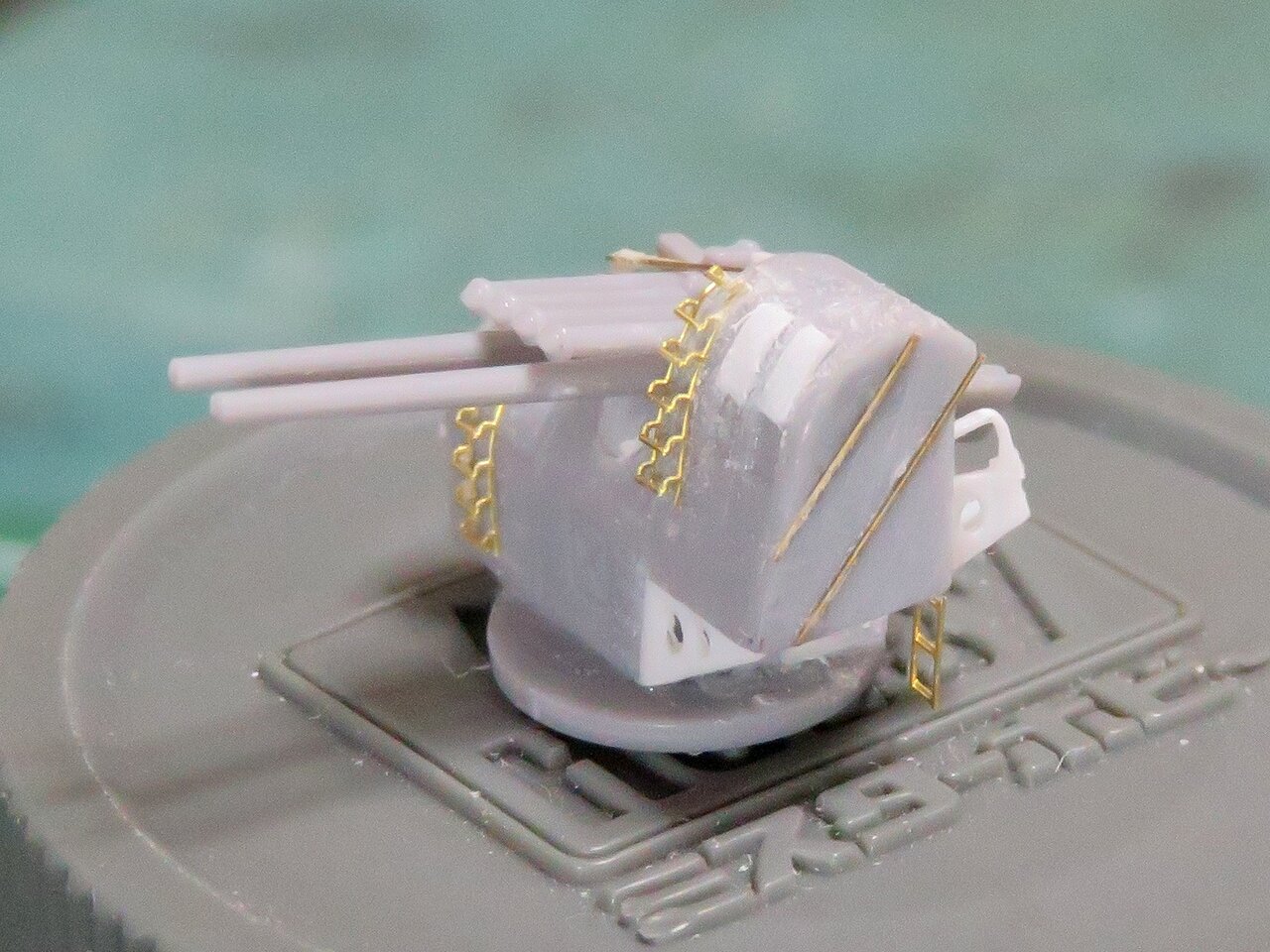

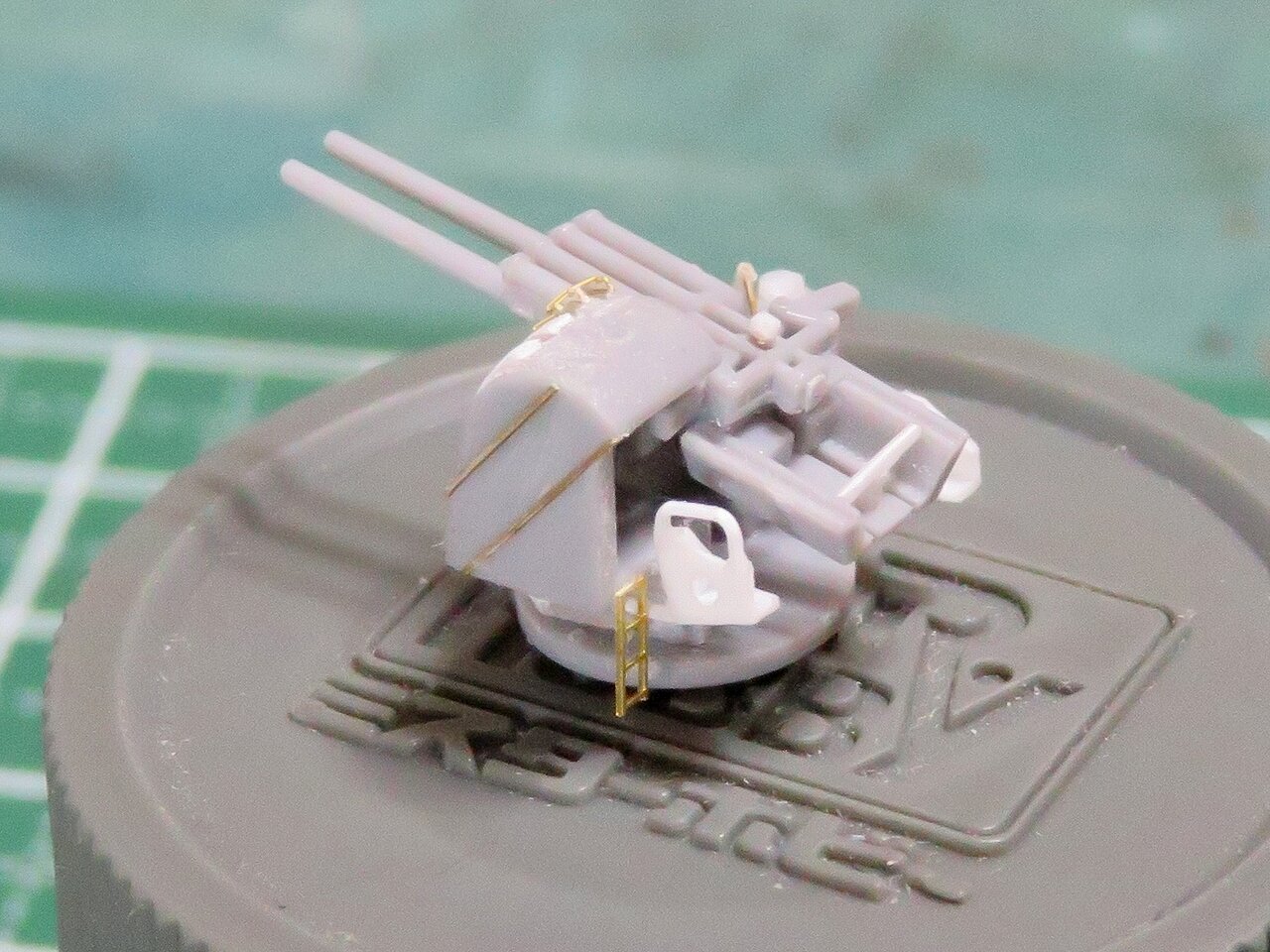

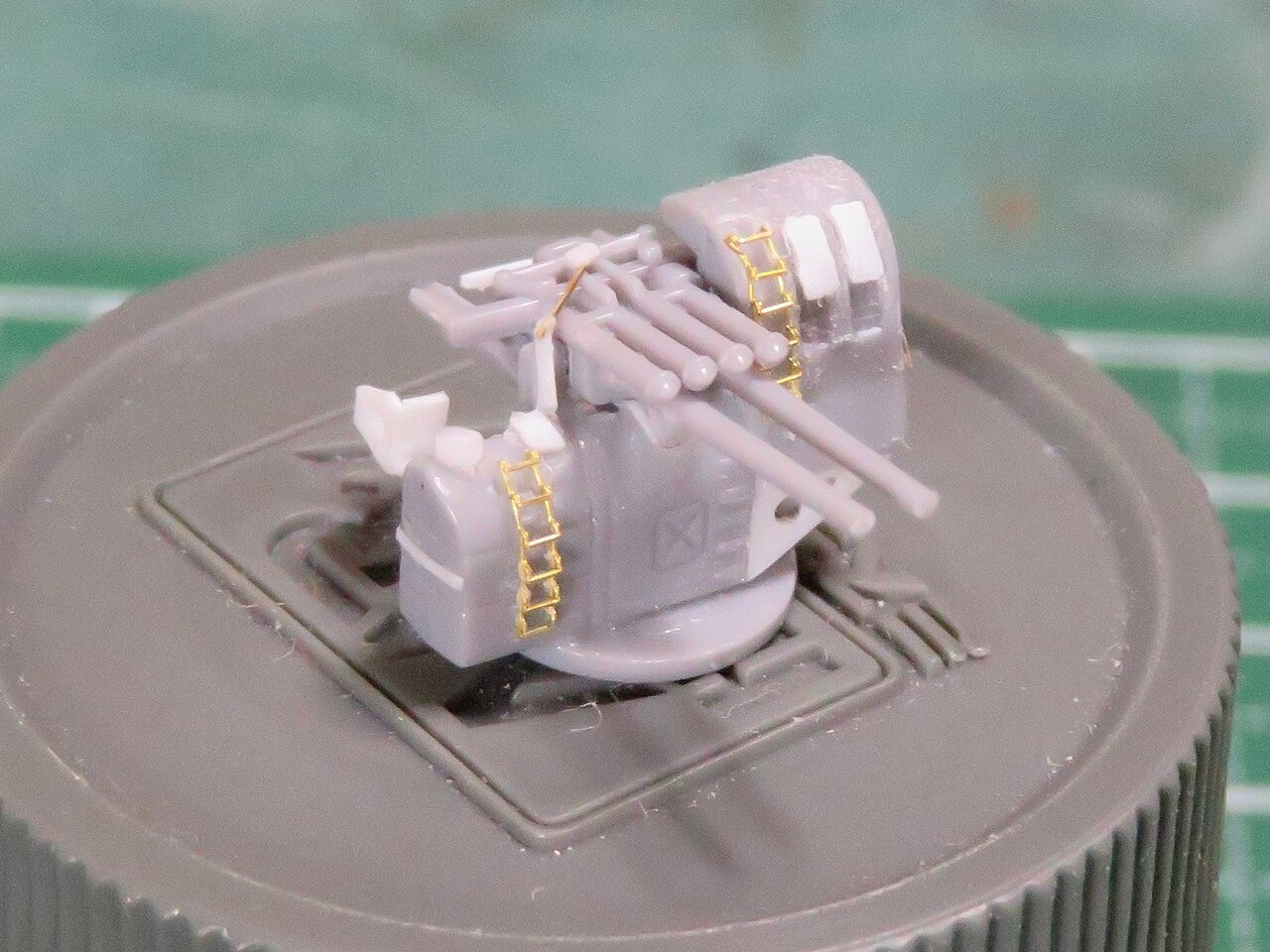

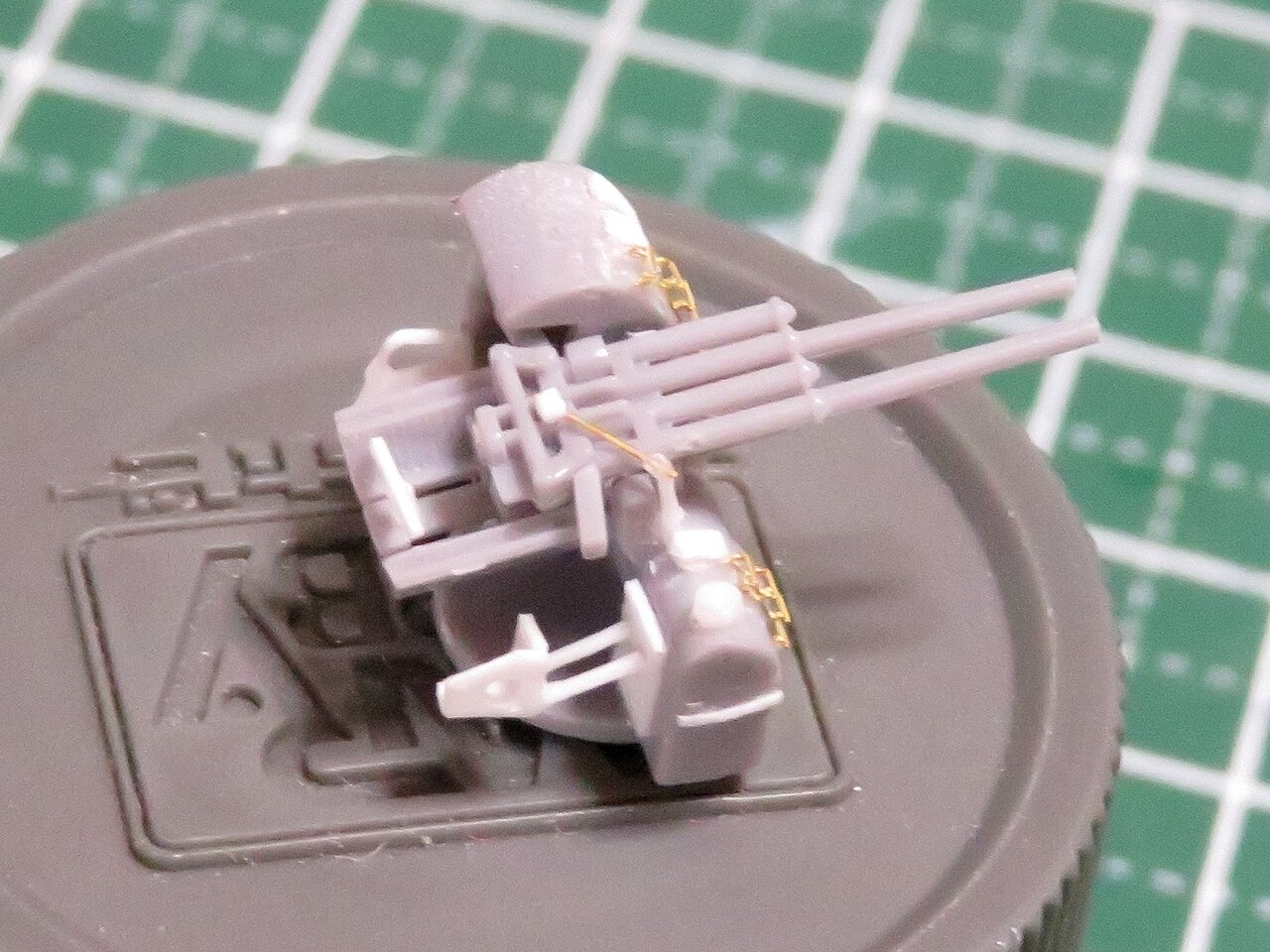

こうなりました。

置き換えるところは置き換え、足りないところは追加し・・・。

少しはカッコ良くなりましたか？

塗装すればソコソコ良くなると思うのですが・・・。

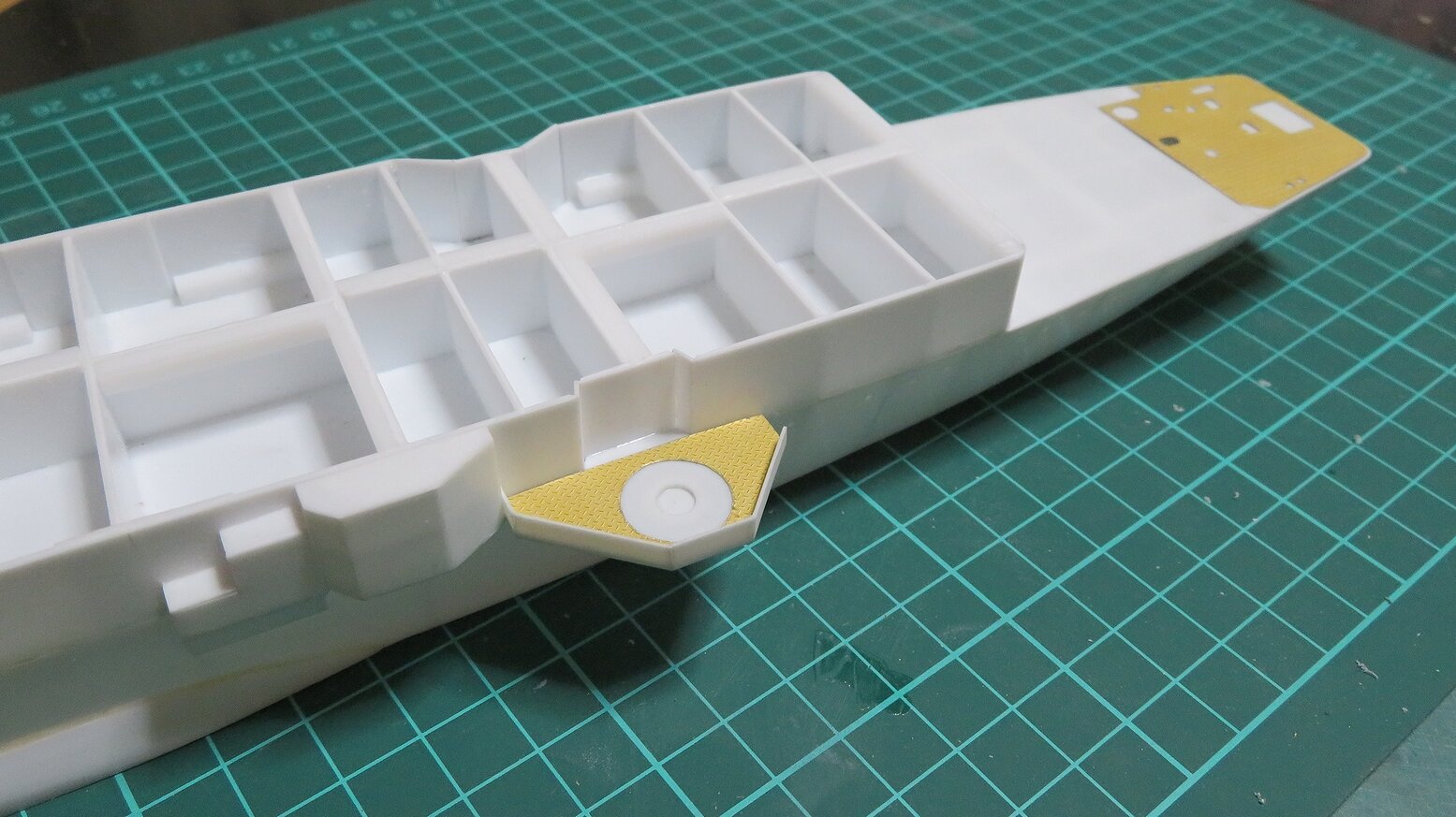

スポンソンに置いてみます。

お！なかなかええやん（笑）。

これをあと2つ作ります。

30分で出来たからあと1時間ってトコですね。

でも資金に余裕が出来たらアッサリと購入して全交換するかもしれませんよ（爆）。

2020年02月17日

左舷側、唯一の疑問点・・・解決。

解決！・・・と書いていますがやや強引気味ではあります。

実は艦尾側の作業員控え所は左右両舷で少々形状が異なります。

右舷側がシンプルなフラットに対して、左舷側は少し外に出っ張りが有ってそのまま通路が艦尾側に回るという構造ですね。

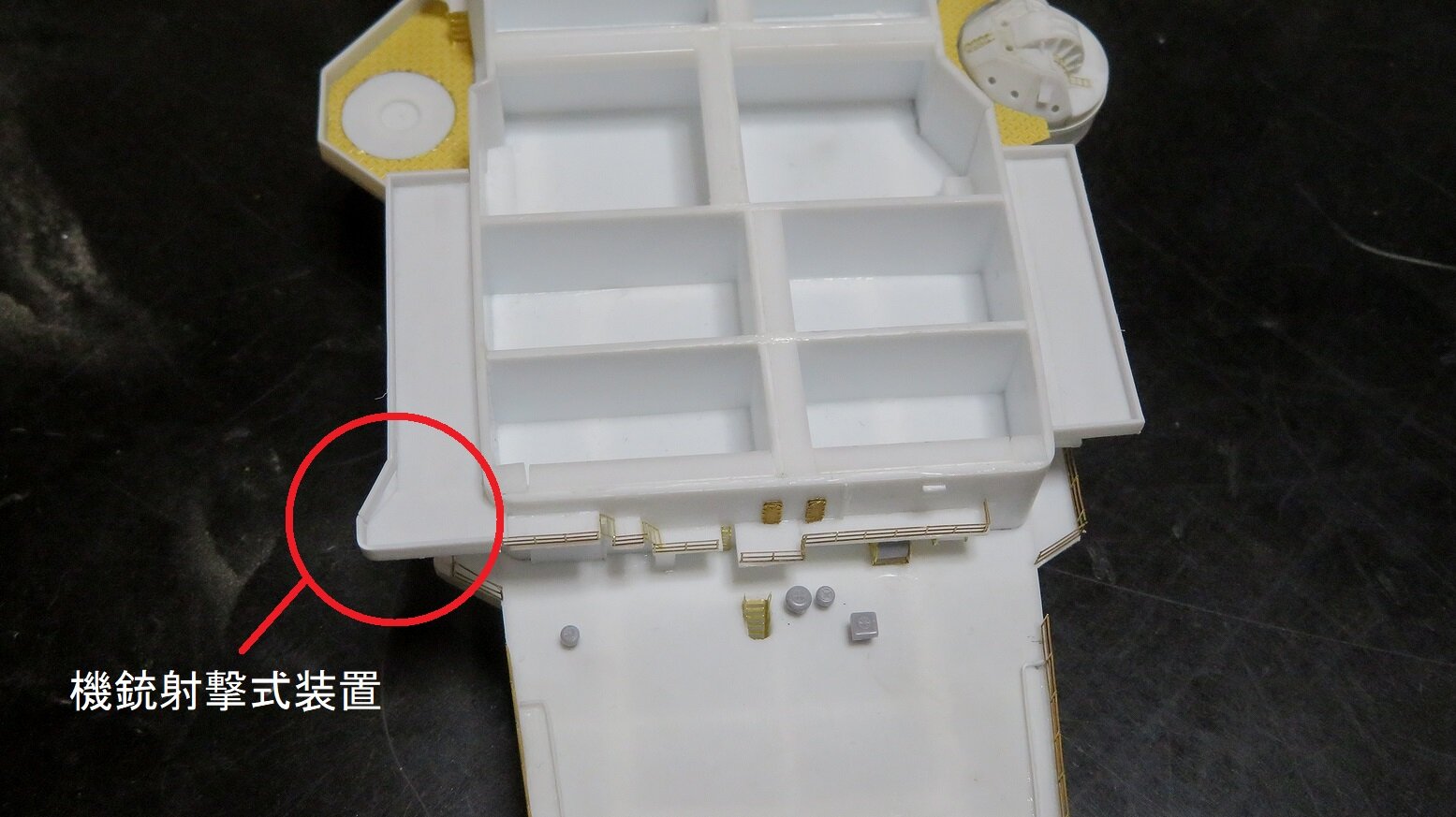

この出っ張りの部分には機銃射撃指揮装置が置かれるわけですが、問題はその裏側の処理でした。

射撃装置そのものはかなりの重量物ですのでこの出っ張りの裏側に支柱が無いとは考えづらいです。

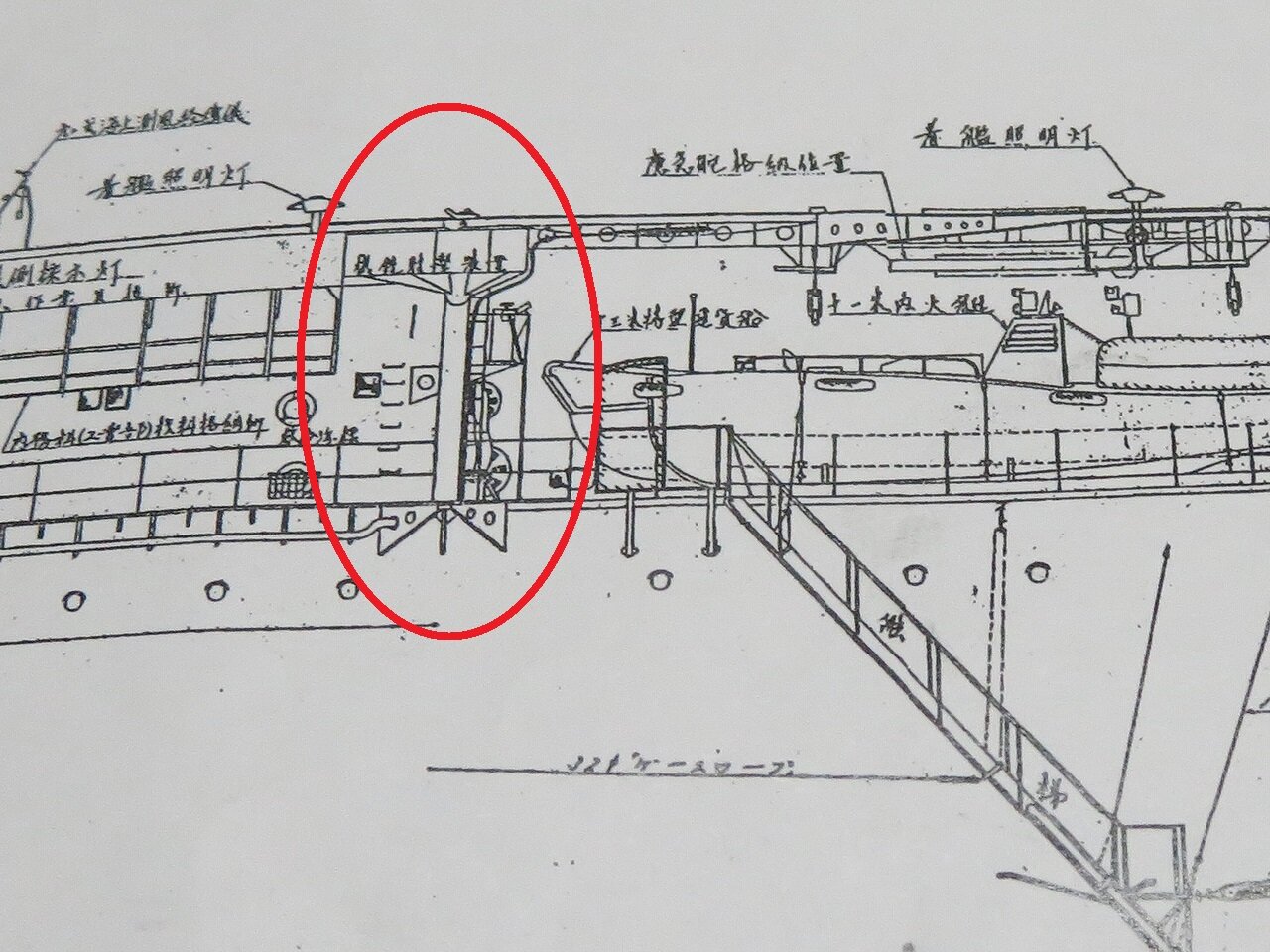

そこで図面を見てみますと・・・。

やはり・・・支柱が見えます。

しかし側面図のみでイマイチ立体的な解釈が難しいのです。

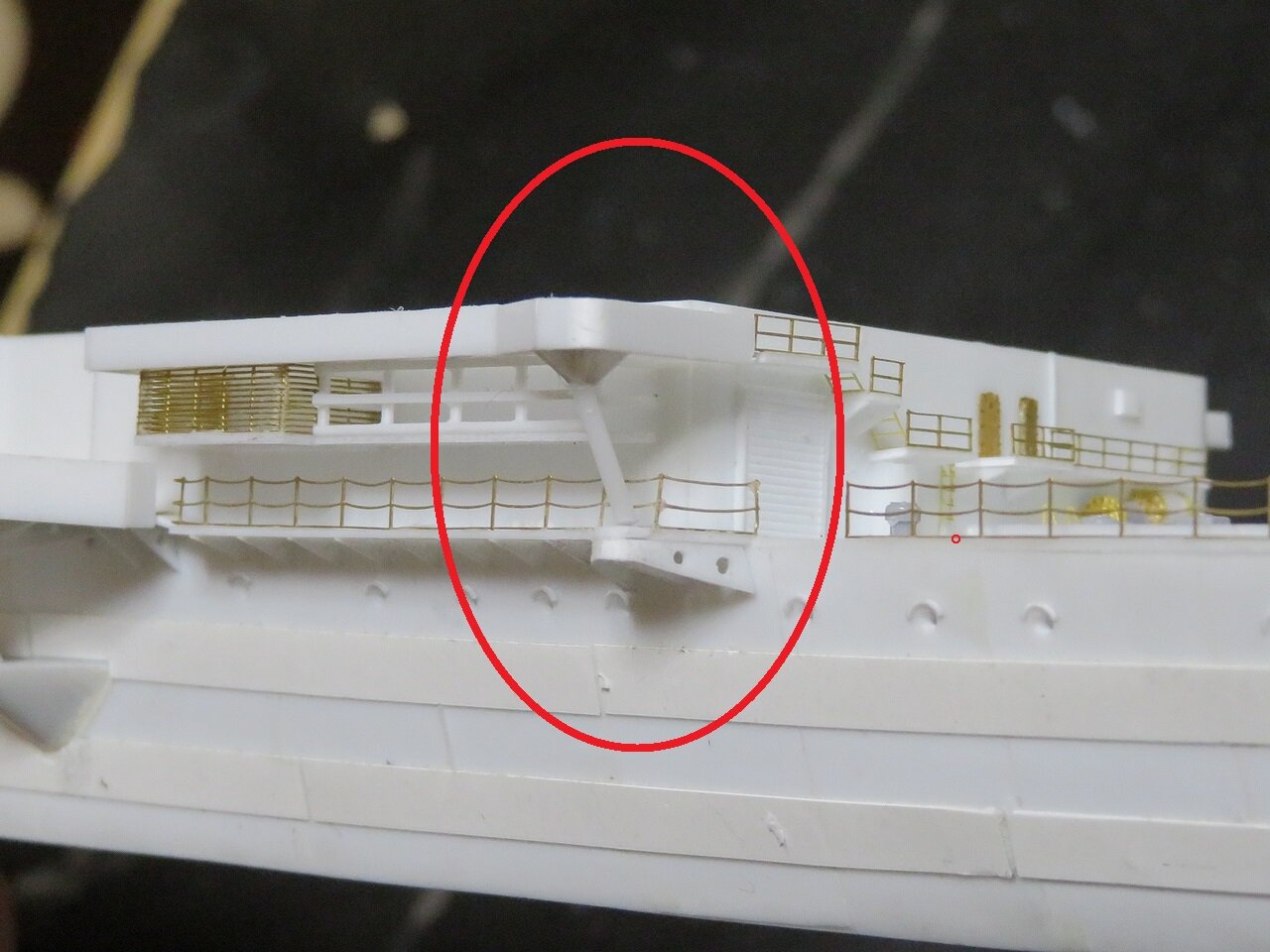

でもあれこれ考えてこのように処理しました。

ん～～～～、たぶん、たぶんですがこれで正解だと思います（笑）。
