今日はフレームを切り出します。

空母であれ戦艦であれ、そのベースとなる船体を正確に作る事。これが完成度を大きく左右します。

その船体を作る際に必ず必要とされるのが「所要部断面図」ですね。(正面線図とも呼びます)

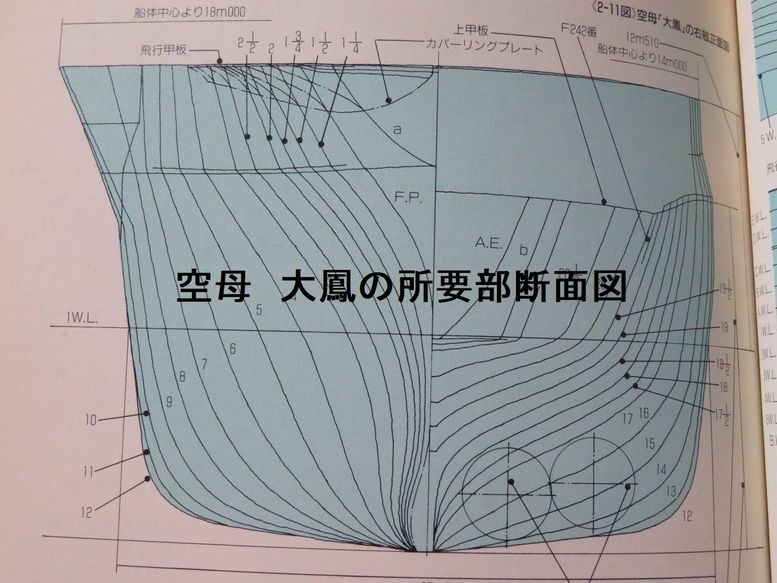

一例ですが、これは空母「大鳳」の正面線図です。
IMG_4863

ラインで書かれた形状通りに切り出せば、その一枚一枚がフレームとなるわけです。

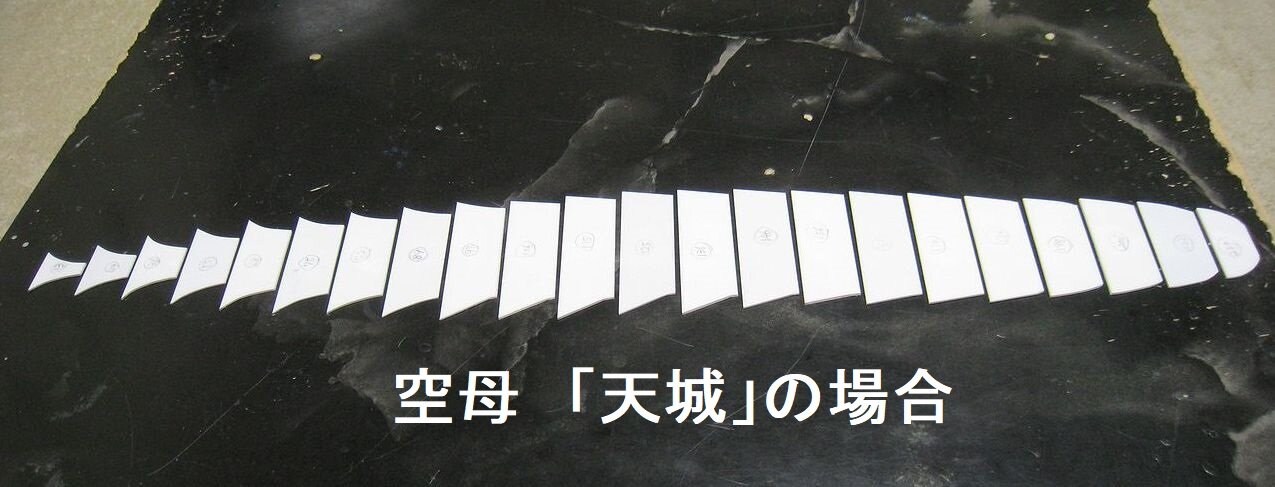

次にお見せするのは私が以前製作した空母「天城」の正面線図から切り出したフレームです。
cad56aaa

ざっと数えただけでも20枚以上のフレームを切り出していますね。

これを全て立てて繋げると船体の大まかな形状が出来てくるわけです。

ところが・・・。

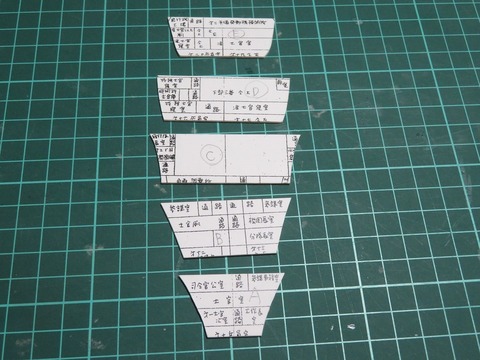

空母「蒼龍」の場合入手できたのは・・・・。

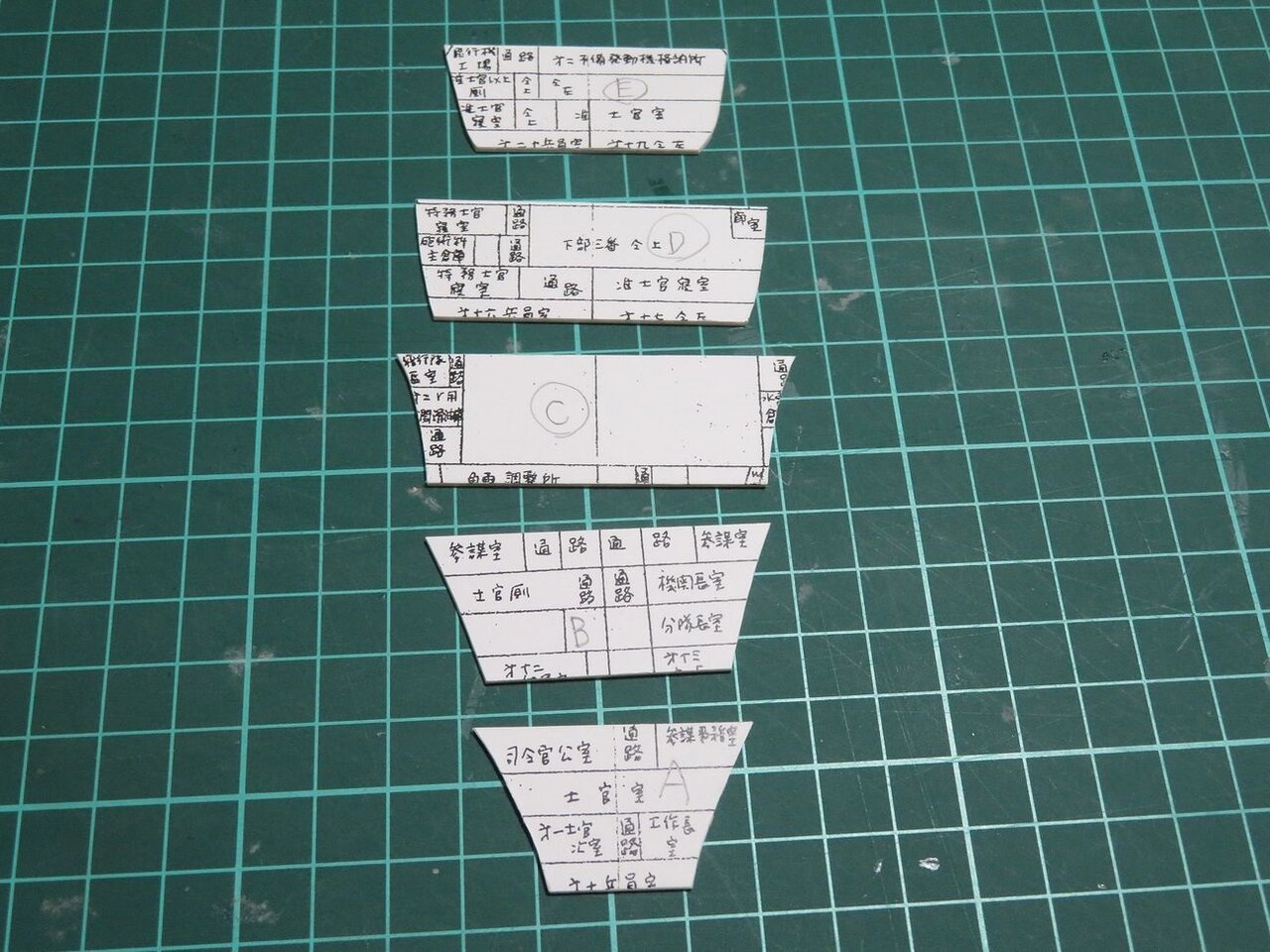

IMG_4856

    たったの5枚!?

これが空母「蒼龍」の製作を困難にさせているのです。

天城と全く同じなら流用出来ますがどうもそうでもなさそうなのです。

1/700ならある程度何とかなっても1/350のキット化に慎重とされる理由の一つなのかもしれません。

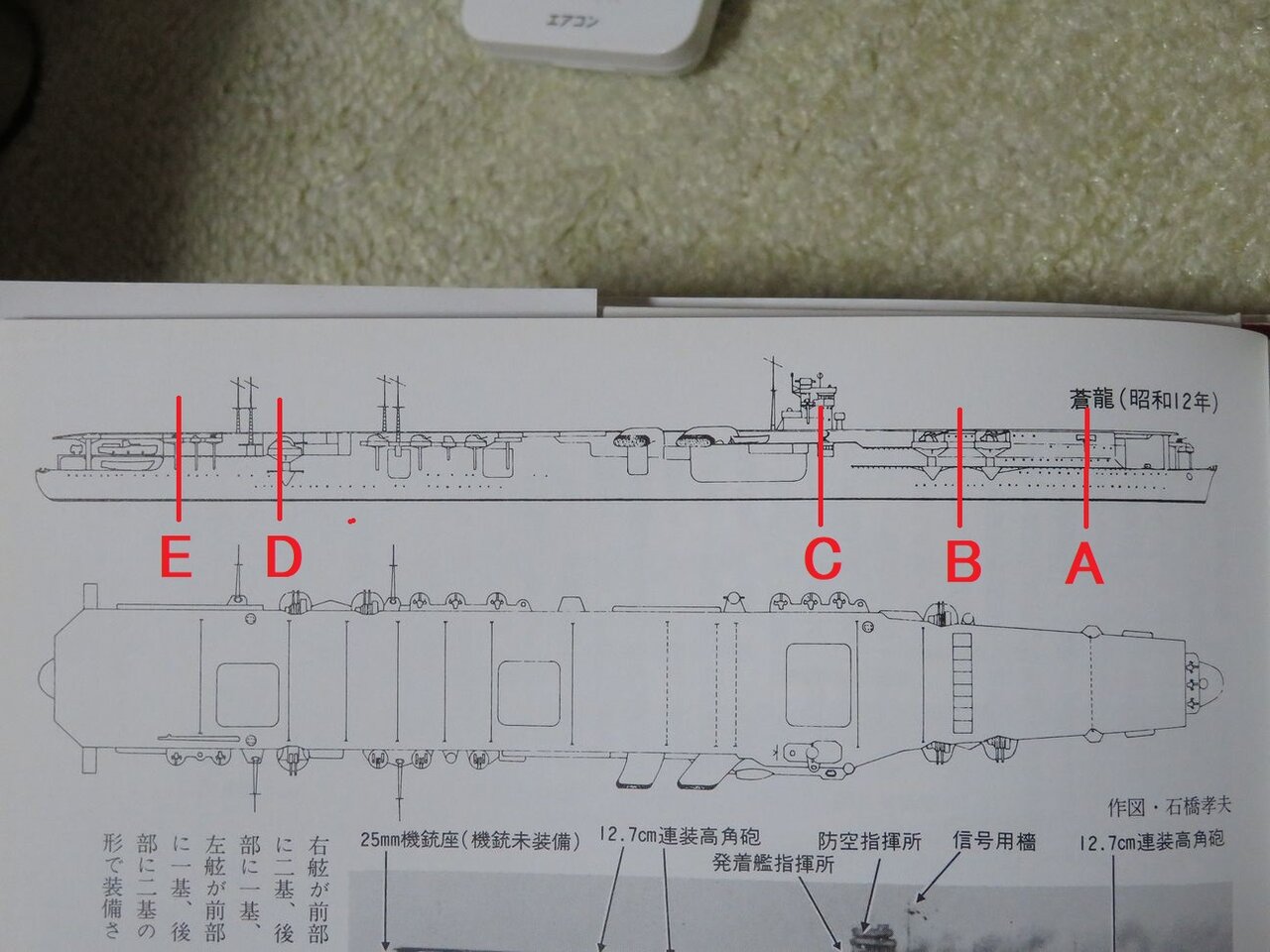

ちなみにこの5枚のフレームはこの位置です。
IMG_4862

A~Eの5か所ですね。中央部分は全くありません。どーするのこれ?

ここでお師匠さんの友井さんに相談。今考えられる最良の方法を教えていただきました。

もうこれで行くしかないですね。やるだけやってみましょう。

1/350の蒼龍の喫水線長は約63cmになります。取り回しが面倒ですのでいつも通り、艦前半と艦後半の二分割でそれぞれ作っていきます。

まず艦前半(艦首側)にA~Cのフレームを取り付けます。
IMG_4861

ここからは秘技(と呼べるのか?)を使ってフレーム追加をしていきます。

やるしかないのです!
000






人気ブログランキング参加中です。宜しければクリックお願いいたします。



1mmプラバンを使って艦底板を切り出します。

63cmほどの長さになりますので1枚板での切り出しは不可能です。

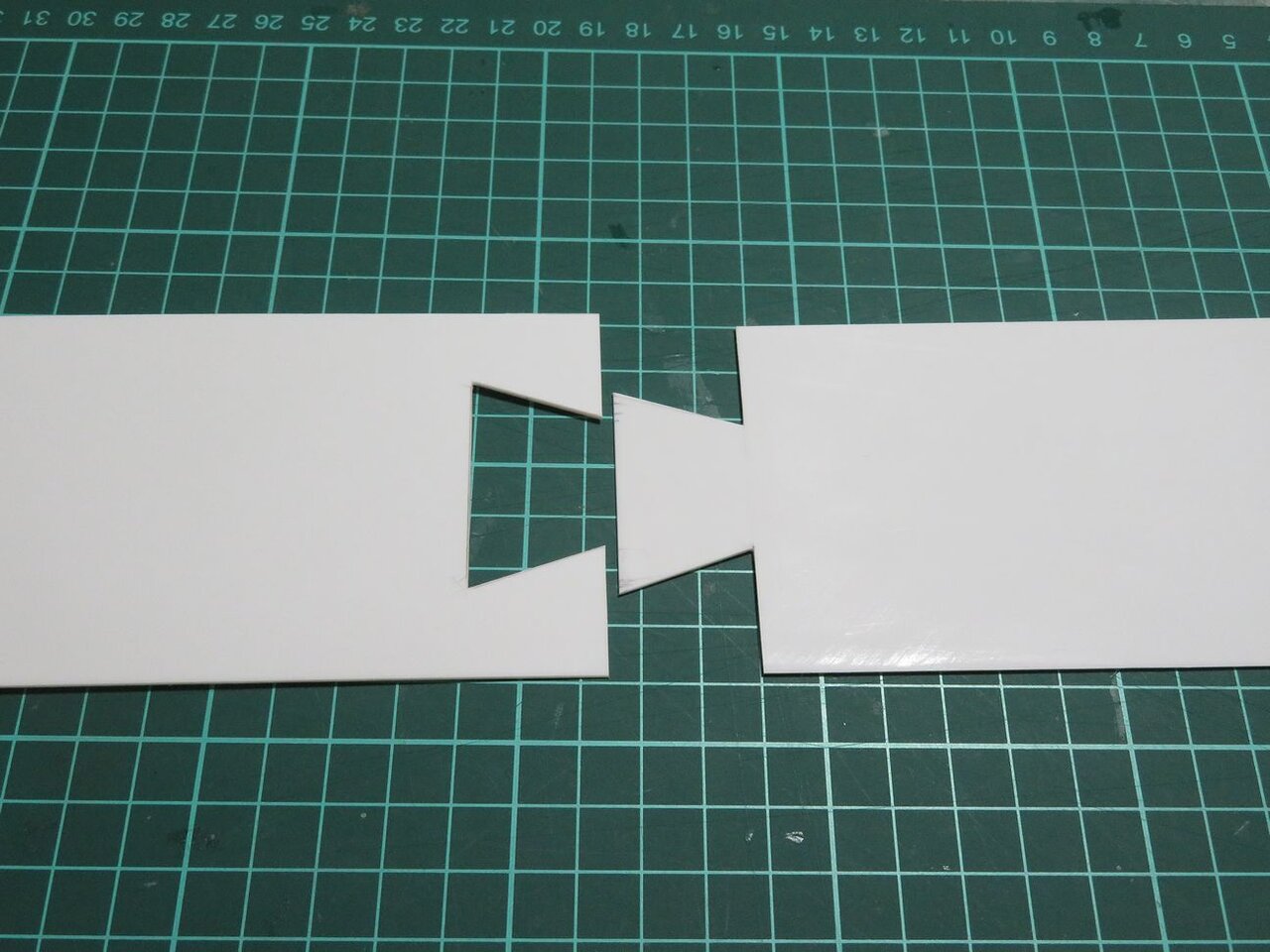

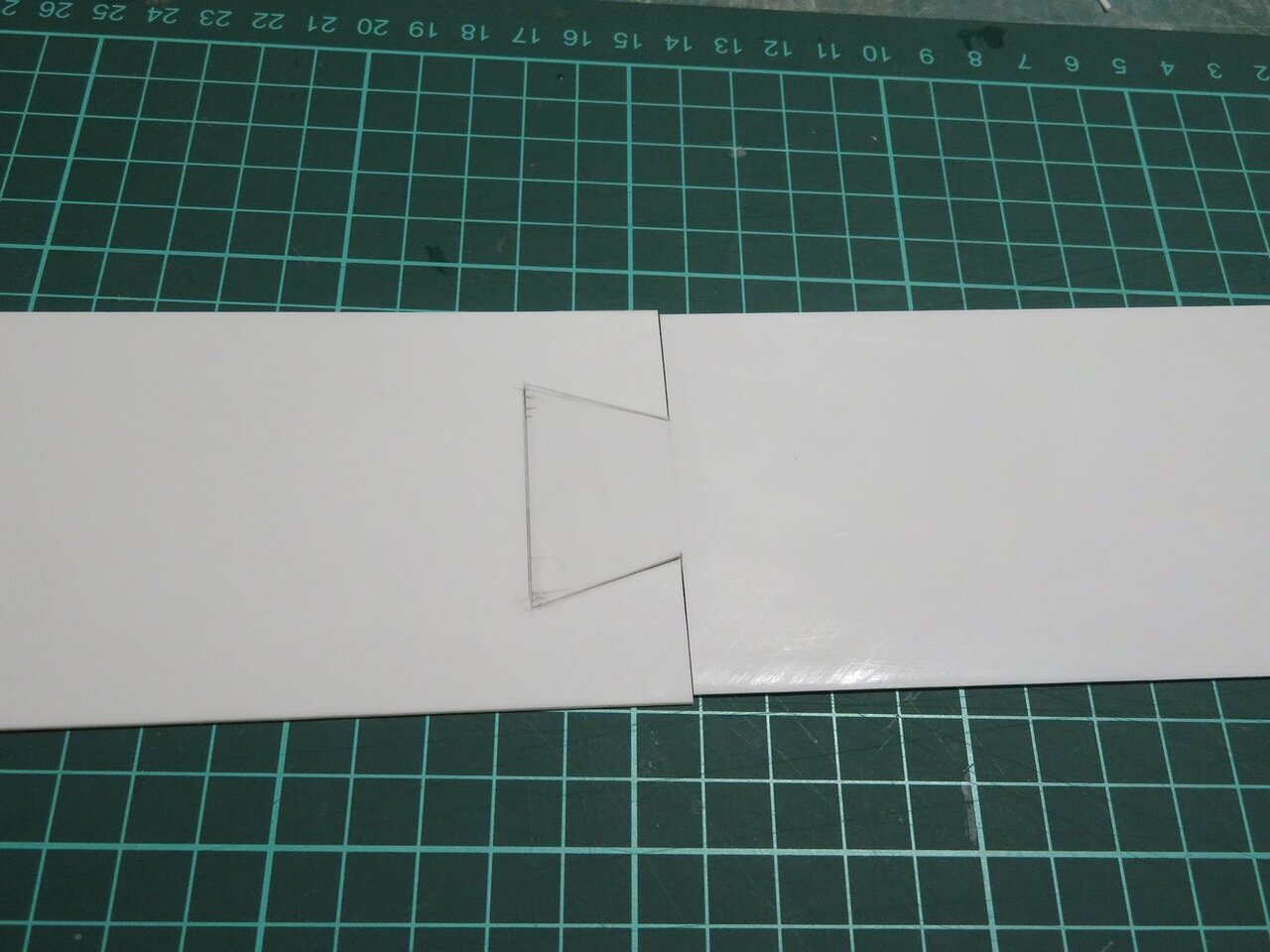

そこで2枚の板を接続する方法になります。
IMG_4852

IMG_4853


この辺は「天城」の時と全く同じですね。

この方法は「ねじれ」の防止に有効ですよ。

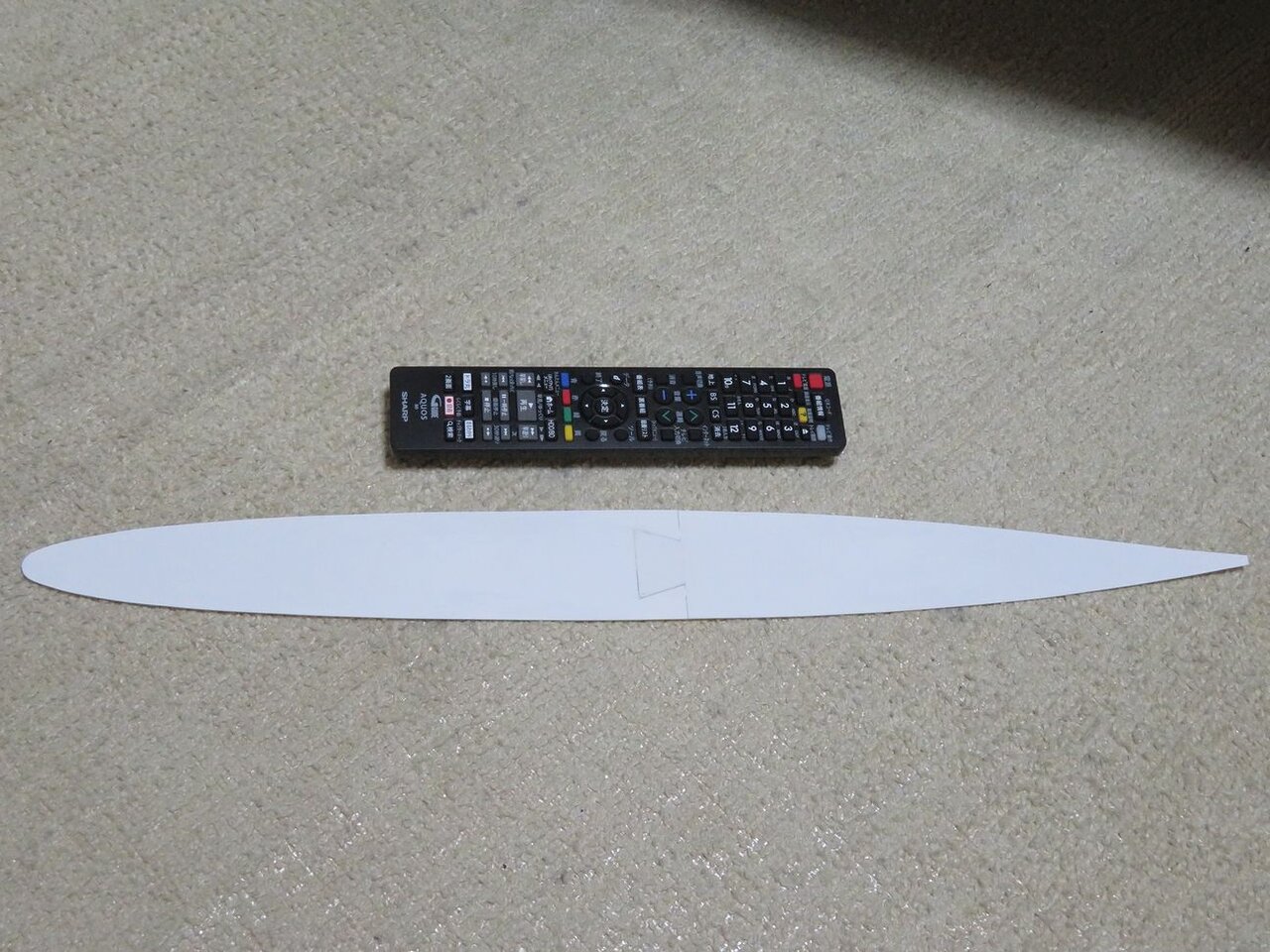

そしてここから図面に沿って艦底板を切り出します。
IMG_4855

今回の蒼龍が今までとちょっと違って船体工作が難しいのは実はここからなのです。

次の工程がクリアできれば後が楽になると思います。

ぼちぼち進めますのでまたお楽しみに!
000






人気ブログランキング参加中です。宜しければクリックお願いいたします。

IMG_4851

これは今までもずっと続けてきたことなのですが、お見せするのは初めてかな??

実は新しい作品に取り掛かる前には必ず「起工式」を行っています。

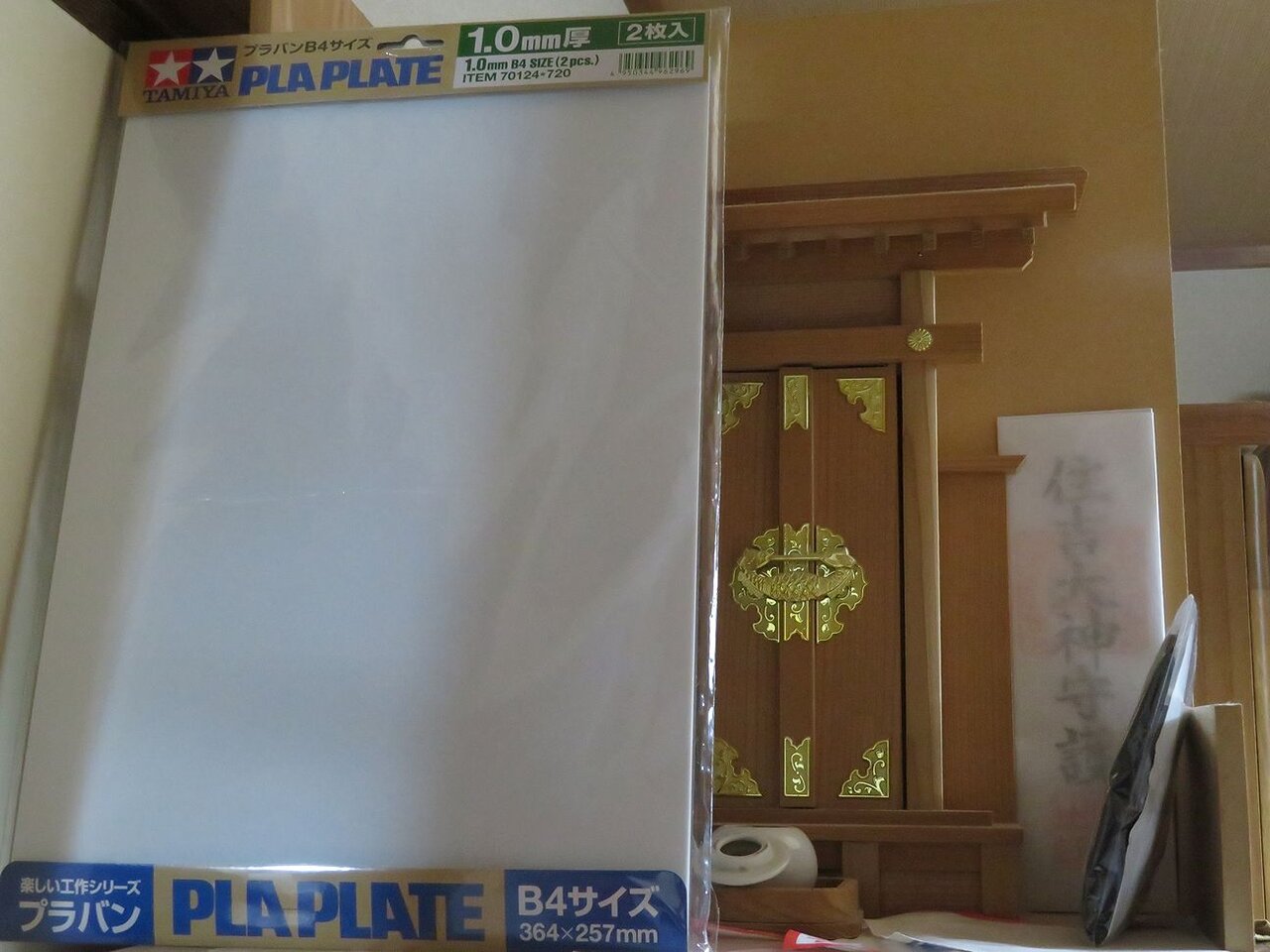

神棚にプラバンをセット。

作業の安全(?)と滞りない完成を祈願します。

これが我が家の慣例です。

さて今回の「蒼龍」については・・・。

   1/350 スケールでの製作。

   時期設定は「開戦時」とします。


それではいよいよ「艦底板」の切り出しから始めていきますよ。
000






人気ブログランキング参加中です。宜しければクリックお願いいたします。

図面を見ていたらちょっとウズウズしてきました。

・・・で図面を持ってコンビニへ。

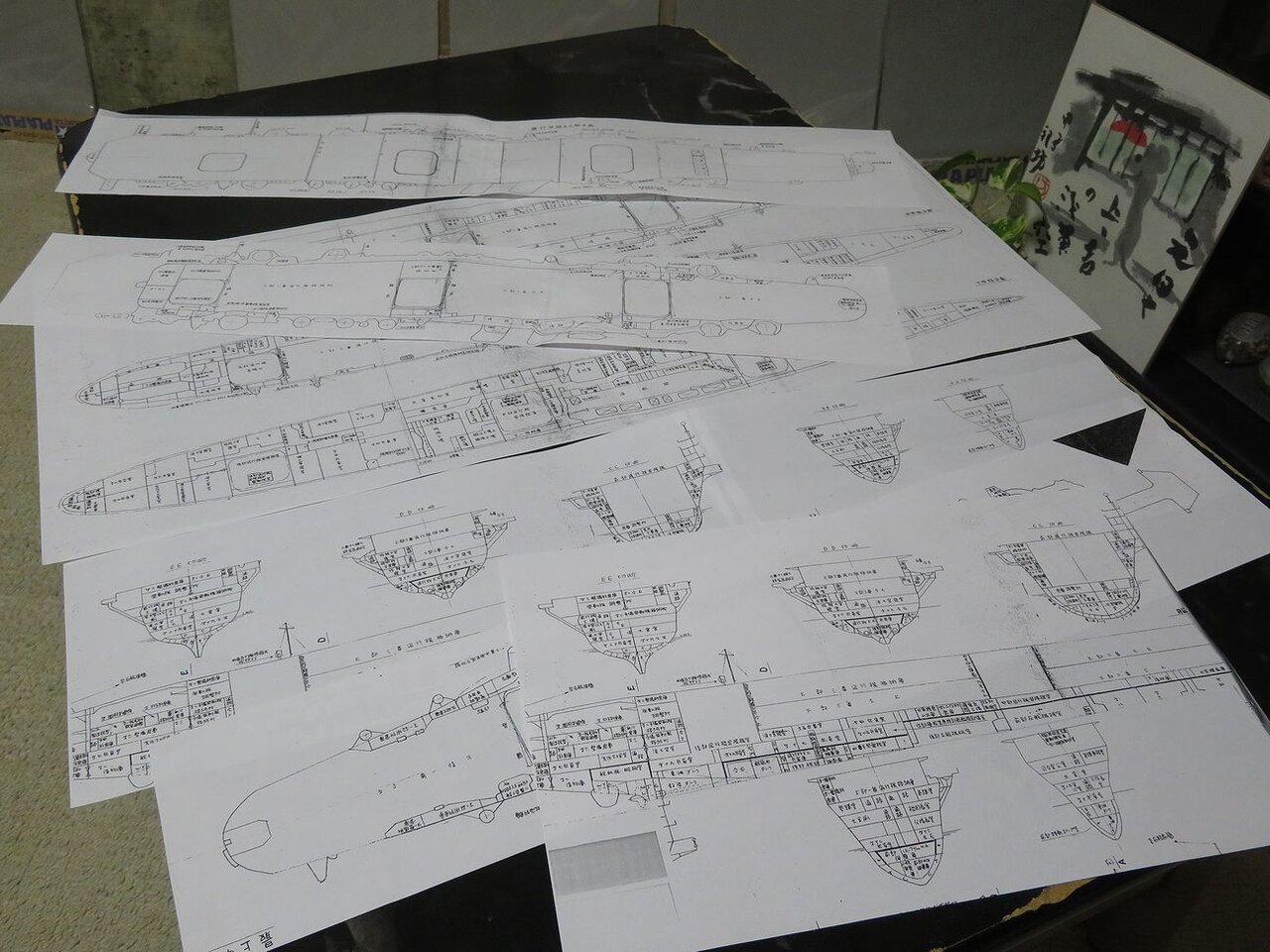

購入した図面は1/400なのでこれを1/350に変換するために拡大コピー。

そして帰ってきてから切り貼りして図面を繋げました。
IMG_4848

あっという間にこれだけの図面になってしまいました・・・。

これは非常に複雑だけど・・・見てるだけで楽しいなあ。

まずは脳内モデリング!(笑)。

徹底的に資料を読み込んで12月の最終週からは製作に入りたいですね・・・。
000






人気ブログランキング参加中です。宜しければクリックお願いいたします。


一昨日、お師匠の友井さんとお会いしました。

師の膨大なお手持ち資料の中から「蒼龍」に関する貴重な資料を数冊お借りすることが出来ました。

タグはわざわざ師匠自ら付けてくれたものです。感謝・・・。
IMG_4844

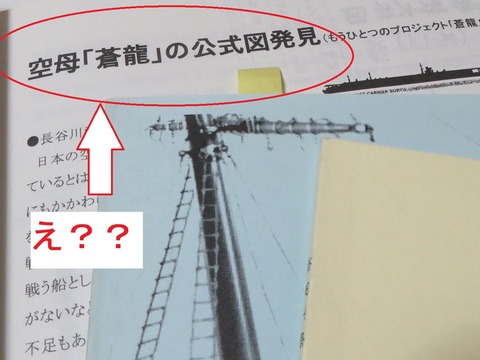

いきなりこんな「見出し」を発見!
IMG_4846


本当に
「え!?」です・・・。

これから全て年内にじ~~~~っくり読みます!

師匠ありがとうございました。

良いもの作って恩返しいたします。・・・・とお約束は出来ないかもしれませんが(笑)。
