さてここからが本題です。

実はずっと気になっていたことが有りまして・・・。

左右両舷に有る「水面見張所」のことです。

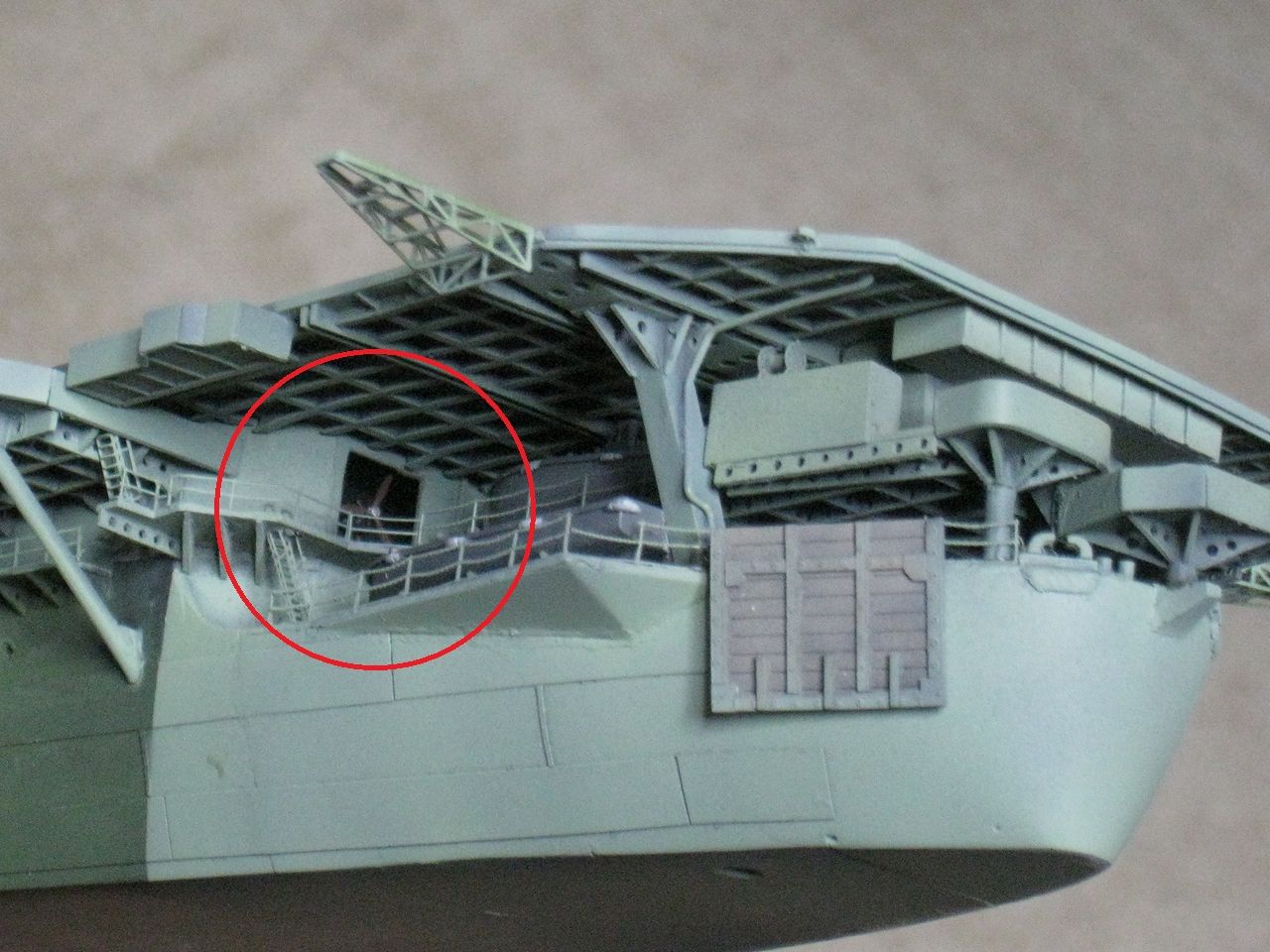

イメージ 2

この赤丸の部分です。

ここは大きく開いて吹きさらし状態なのかと思っていたのですが、これでは波の大きな時には確実に水浸しになりそうです。

そこで我が師匠でありますYAHOOさんにお尋ねしたところ、そこはガラス面であり模型でも出来れば再現した方が良いとの事。

そこで確認のために資料本を開いてみると・・・。

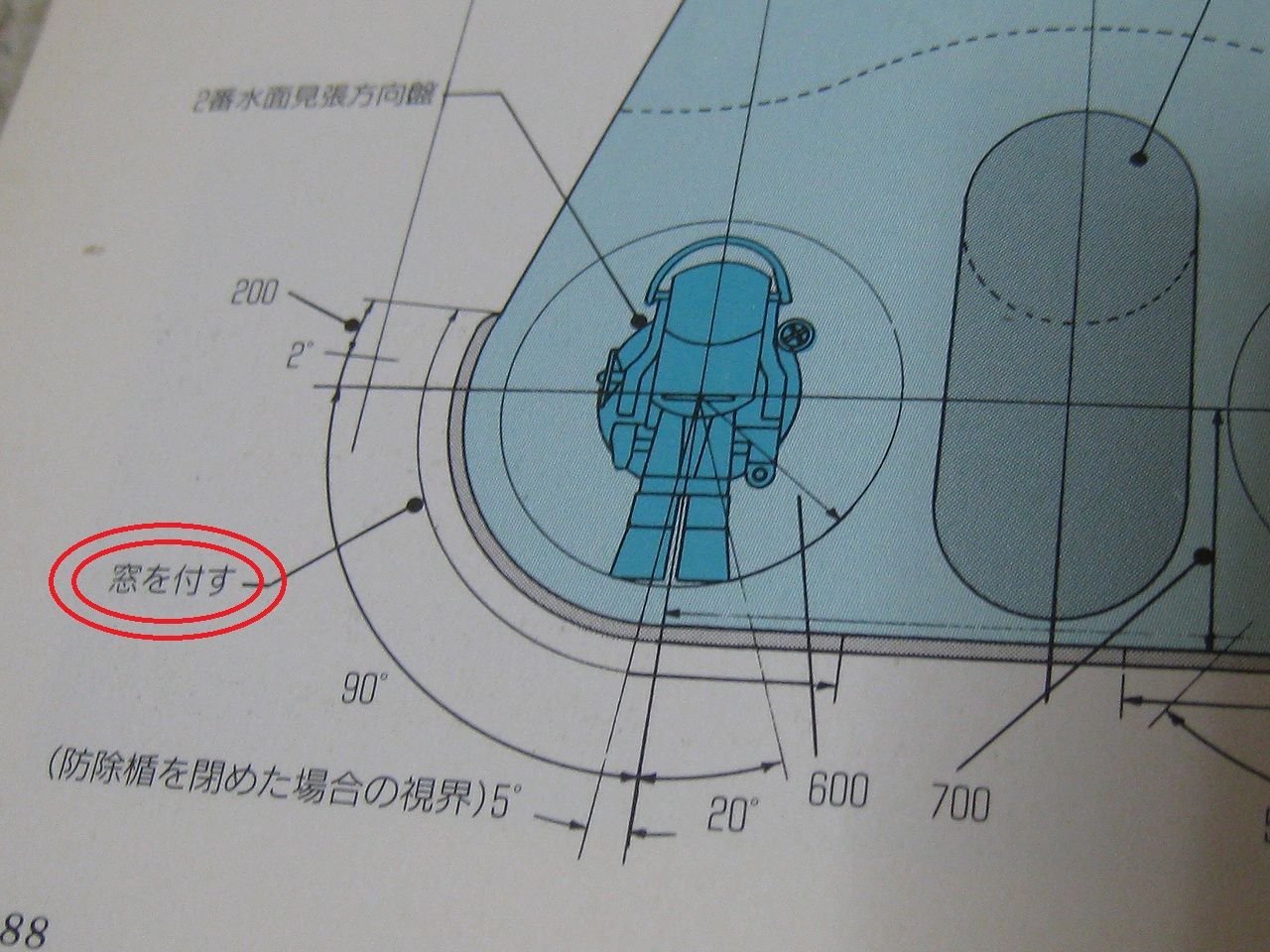

イメージ 3

しっかりと「窓を付す」と書かれていました。おお!!

それでは作りませう!!と張り切って透明プラ板を丸めてみたところ、その部分だけが白濁してしまうのです・・・。こりゃ困った。

10分くらい悩みましたがふと気付きました。

「これ、使えないかな??」

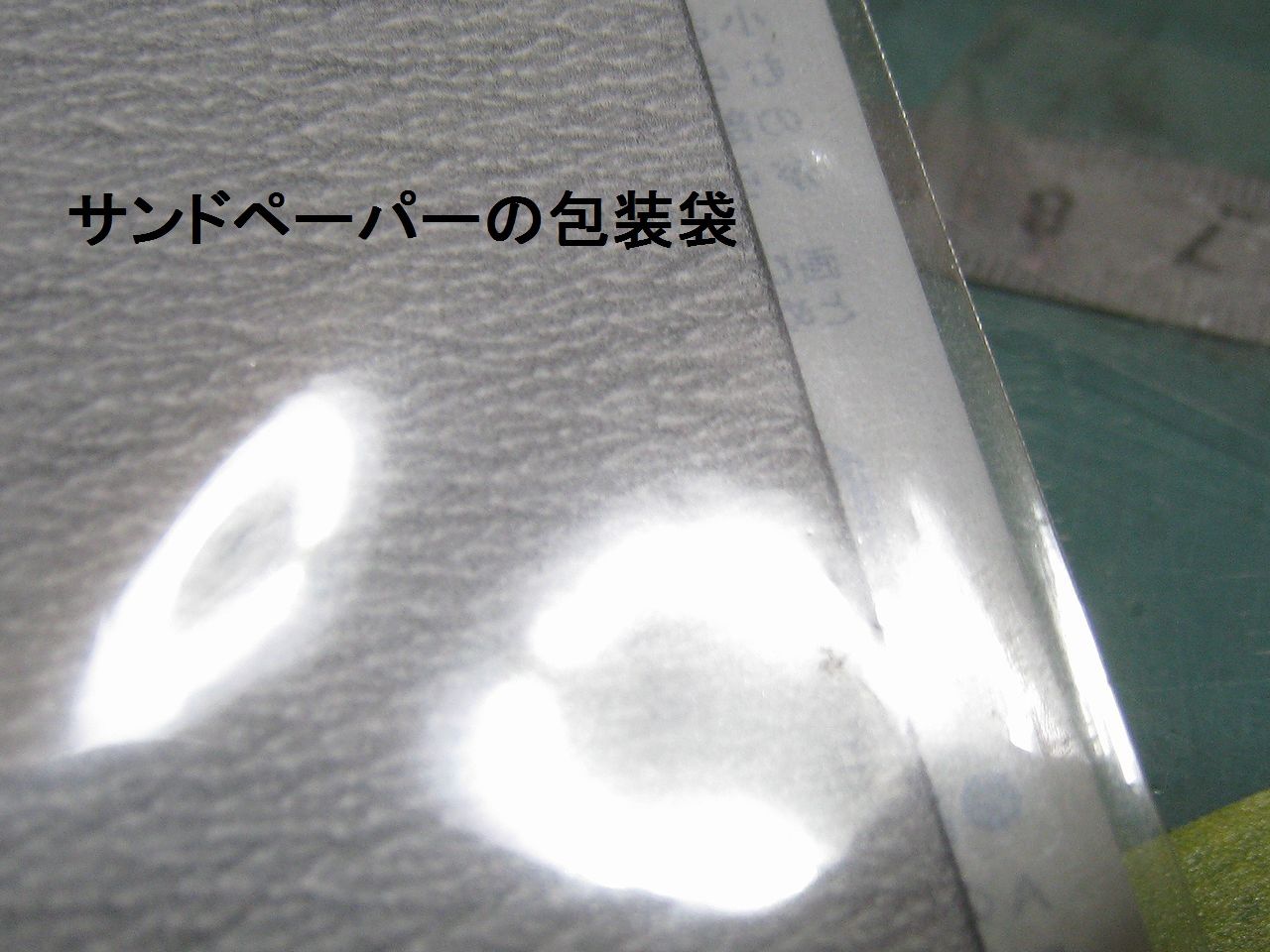

イメージ 4

タミヤサンドペーパーがが入っている包装フィルムです。

これを切り出して貼り付けたのがこれです。

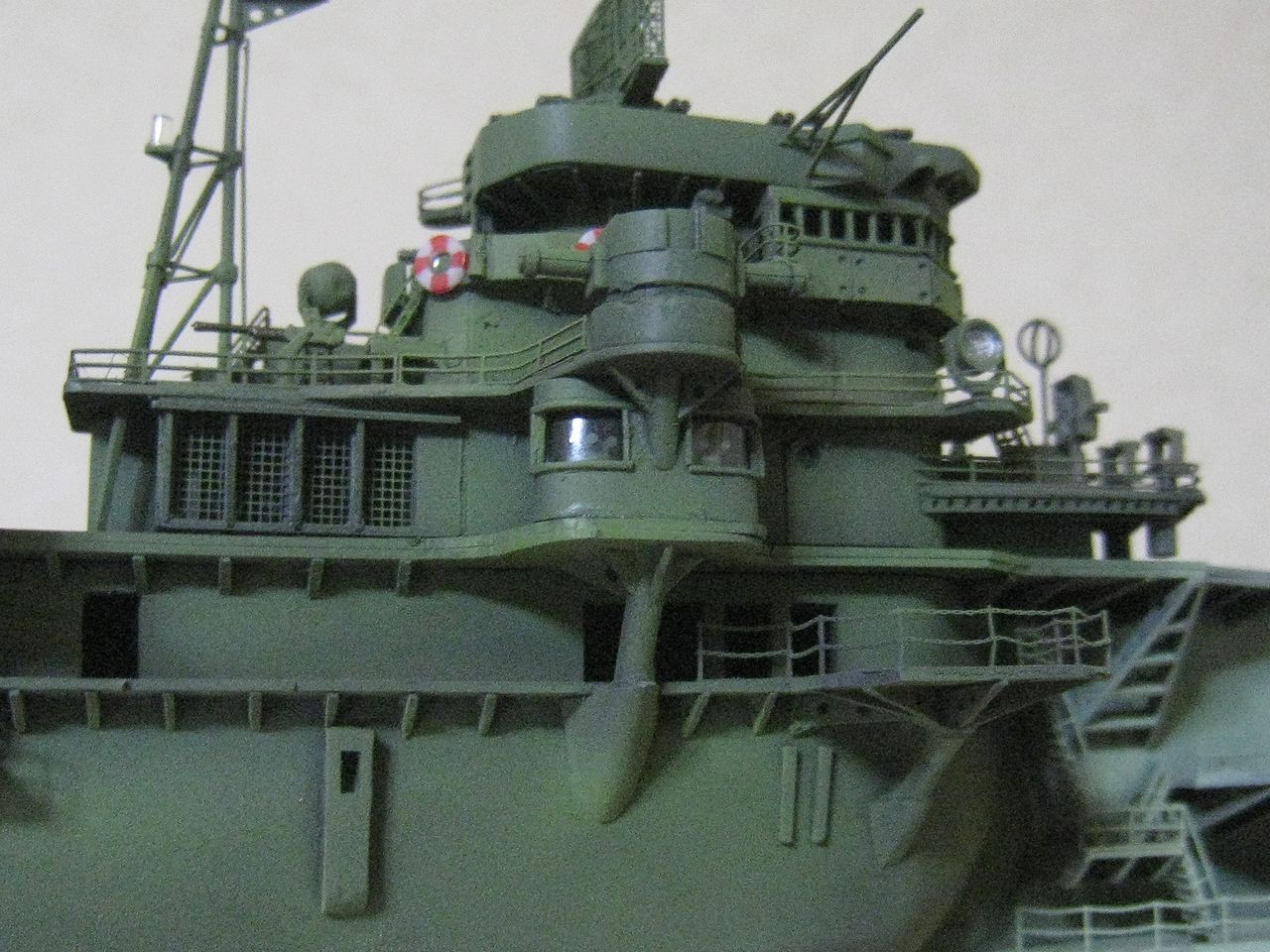

イメージ 5

確かにキラリと光って綺麗ですね!

中に観測機器が入っているのが見えますか?見えたら成功とします(笑)。

透明プラ板では絶望感が漂っていたのですが、フィルムならあっという間に出来てしまいました。良かったあ。

師匠、どうもありがとうございました!1/350ではこれくらいが限界です。ご容赦くださいね。

これは丁度良いアフターパーツが見当たらなかったので自作することにします。

パーツの切り出しからです。
イメージ 1

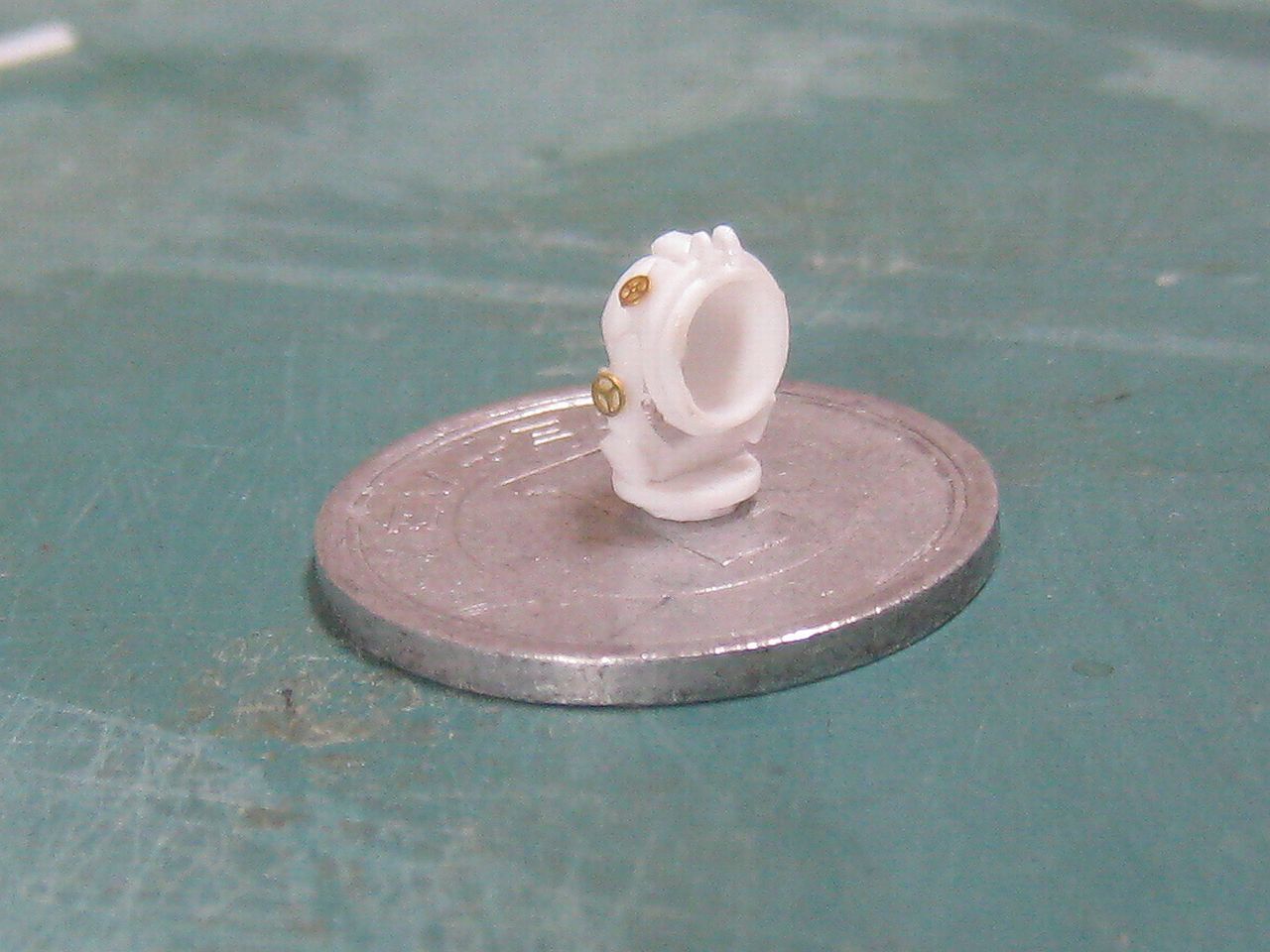

正面は内部を塗装してから仕上げます。
イメージ 2

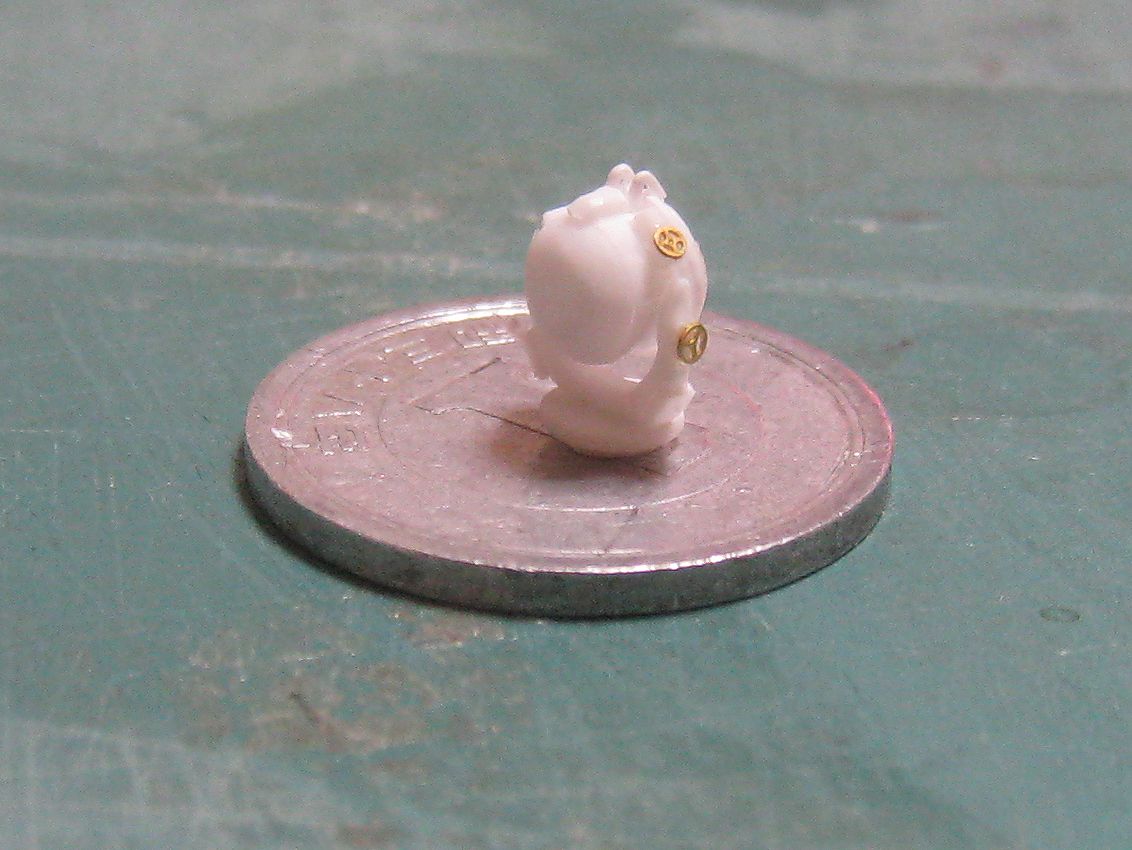

後ろから見てみます。見えない部分なので端折っています(笑)。
イメージ 3

天城ではこの位置に置かれます。
イメージ 4

後で一気に塗装しますのでその時にまたアップします。

艦橋横の水面見張所を支える支柱受けを作ります。

非常に小さなパーツですが、ギリギリ削り出しが出来そうですのでやってみます。

0.5mmプラ板の積層を作ります。
イメージ 1

リューターで削り出してペーパーで整えます。
イメージ 2

取り付けます。
イメージ 3

そして支柱も取り付けて完了です。
イメージ 4

横から見ると分かりますが支柱は斜めになっていますので上下の切断面の角度には注意が必要です。
イメージ 5

これで塗装すれば良い感じになりそうですね。

艦橋下の支持部分は非常に複雑な構造になっていますので一つづつ片付けていきます。

まずこの実艦画像をご覧下さい。
イメージ 1

横転している影響で下部構造が良く見えます。

赤丸の部分は艦橋前端の太い支柱を支える部分でくっきり見えていますので製作してみましょう。

こんな感じかな?
イメージ 2

取り付けて同じ角度で見てみます。
イメージ 3

まずまずの再現度です。

それでは次の部分にいきましょう!

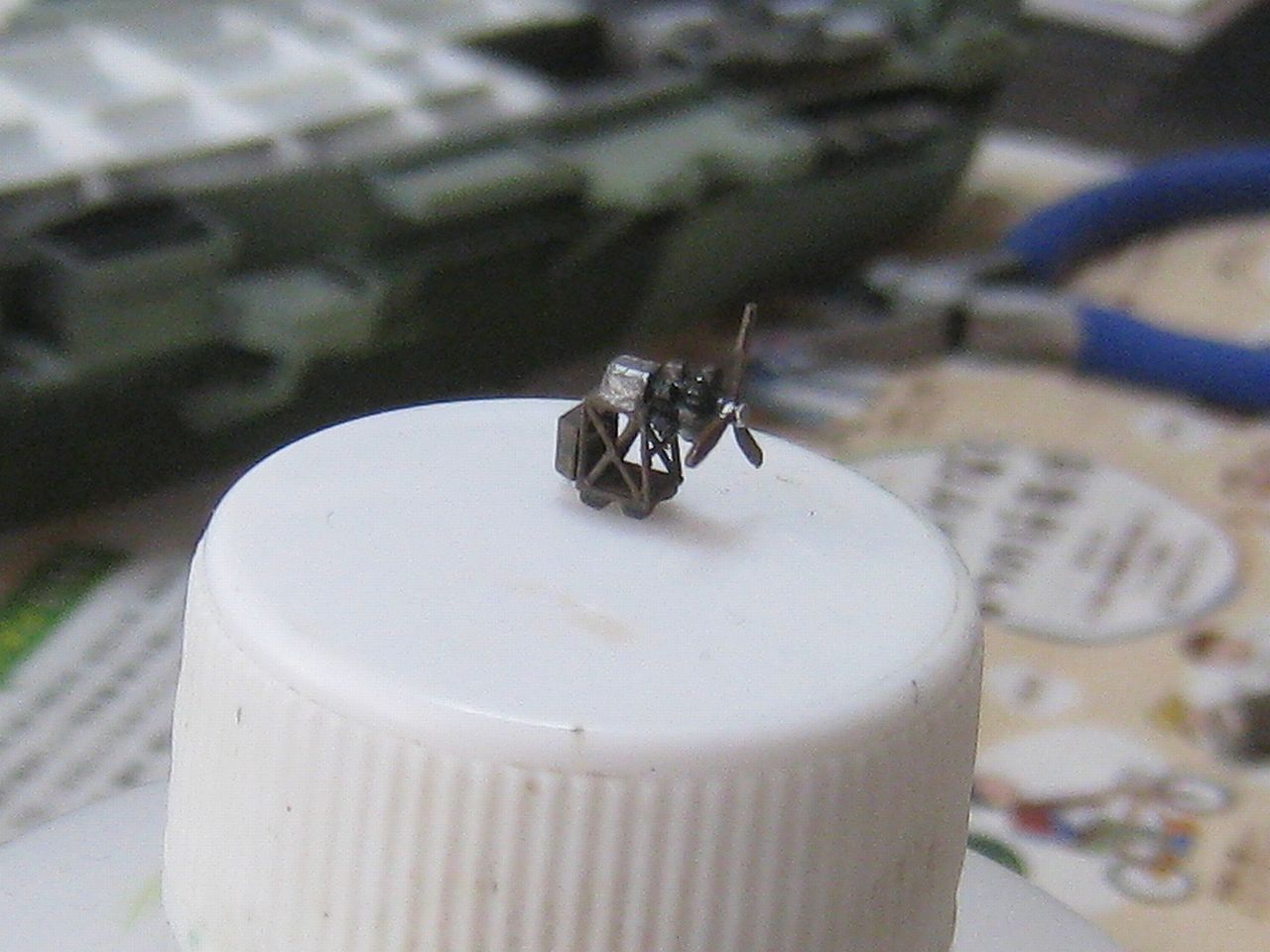

発動機と調整台を塗装しました。
イメージ 1

これを調整所に置きます。

この角度から見てやっと確認できます・・・。
イメージ 2

ほ・・・ほとんど見えない・・・。

労力の9割以上が無駄となってしまった・・・。
